SKR V1.3 보드 + TMC2209 UART + XY센서리스 호밍 성공했습니다 Z축만 기존 옵티컬 센서 사용 핀 VGS 잘 확인하고 배선연결 빅트리 TMC2209 v1.2 드라이버는 아무것도 손 안대고 보드에 바로 꽂아주고 보드에 드라이버 바닥쪽에 꽂혀있던 점퍼도 다 빼고 UART점퍼만 꼽았습니다( 드라이버 아래 검은색 점퍼 1개씩) XY 센서리스 적용할 점퍼도 2개만 꽂아줬습니다 ( 보드 오른쪽 LCD케이블 근처 빨간색) BigtreeTech TFT24v1.1 12864모드와 컬러TFT모드 둘다 써볼 수 있어서 만족스럽네요 펌웨어는 최근 릴리즈된 말린 2.0.x 정식버전 사용했습니다 펌웨어 한줄한줄 다 읽으면서 필요한 기능 다 켜주고 TMC쪽 세팅은 펌웨어 내부에 설명들을 잘 읽으면서 세팅 해줬습니..

32비트 보드 느낌이 궁금하여 SKR 1.3 보드를 질렀다 도착한지 한달 넘어서 드디어 포장을 개봉해본다 뜯자마자 보드 냄새가 확~ ㅎㅎ TMC2209 v1.2 무려 5개씩이나.. TFT24 펌웨어 올리는 중~ 펌웨어 할줄 몰라서 헤매다가 매뉴얼 자세히 읽어보고 잘 따라하니 된다 Icon 이미지와 Font 를 어찌 하는건줄 몰랐는데 SD카드 루트에다가 .bin 파일과 TFT24폴더 통째로 넣어야 제대로 펌이 올라간다 폰트 올라가는 중 아이콘 올라가는 중 이미지만 바꾸면 원하는대로 아이콘 넣을수 있을것같다 TFT24 펌 완료~터치도 잘 된다 노브를 오래 꾹 누르면 메뉴 선택이 된다 아직 말린펌은 안올려서 선택해도 암것도 안뜨는상태. 우선 연습삼아 펌 올려서 미니얼티에 장착 해봐야겠다

설계하고 출력해서 조립완료 했다 롤러의 흔적은 어디서도 찾아볼 수 없다 ㅋㅋ 심혈을 기울인 덕트부분 깔끔하게 나와주고 조립도 잘 된다 출력중 안착 잘되고 시원스럽게 압출된다 12864LCD 케이스 설계 및 출력 딱 맞다 ㅎㅎ 이제 저 콘트롤 박스를 프린터 하부로 넣고 컴팩트한 E12로 만들면 작업 완료~!

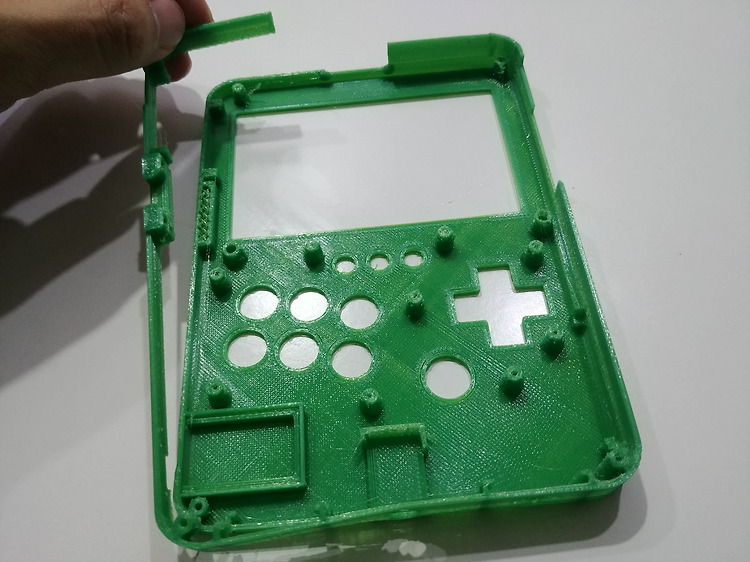

첫 출력은 실패 형상이 복잡해서인지 세팅값을 전혀 감을 못잡았다 벽이 제대로 압출이 안되어 쩍쩍 갈라짐 이런저런 세팅끝에 80%정도 만족할 수준으로 출력 완료 아직도 압출불량현상이 있다 조금 아쉬운 부분 이것만 제외하면 나머지는 맘에든다 LCD 가조립 딱 들어맞는다 볼트구멍도 치수 딱딱 맞고 라즈베리파이 단자부 치수도 딱 딱 맞다

어제 LCD가 도착하여 치수 실측 후 설계 조금 업데이트 함 두께가 두꺼워짐 ㅠ 그래노 3센티는 안넘으니 그립감이 어떨지... 뒷면 냉각팬 홀 형태 잡음 삼각머리나사로 체결예정 측면 볼륨 전원스위치 충전단자 전지잔량 확인 스위치 위치 잡음 각종 뚜껑들 오픈 한 모습 HDMI단자 뚜껑 고정이 고민된다 이어폰 잭이 너무 위로 올라온듯 다시 위치 잡아야겠다

알리에 주문한 4inch HDMI LCD 심천에서 택배가 왔다 약 2주만에 도착 4인치 LCD.. 오랜만에 이 사이즈 보니 진짜 작게 느껴진다 꼽자마자 켜보니 이상하다 깨진건줄 알았다 판매사이트 들어가서 드라이버를 다운받고 라즈비안 설치된 카드에다가 드라이버 카피해넣고 구동 성공 깔끔하게 잘 나온다 초미니 컴퓨터 ㅋㅋ 레트로파이 설치된 SD카드에도 LCD 드라이버 설치해 주니 잘 나온다 게임 돌려보니 프레임 끊김없이 잘 돌아가준다 이제 나머지 부품 기다리자 ㅎㅎ
