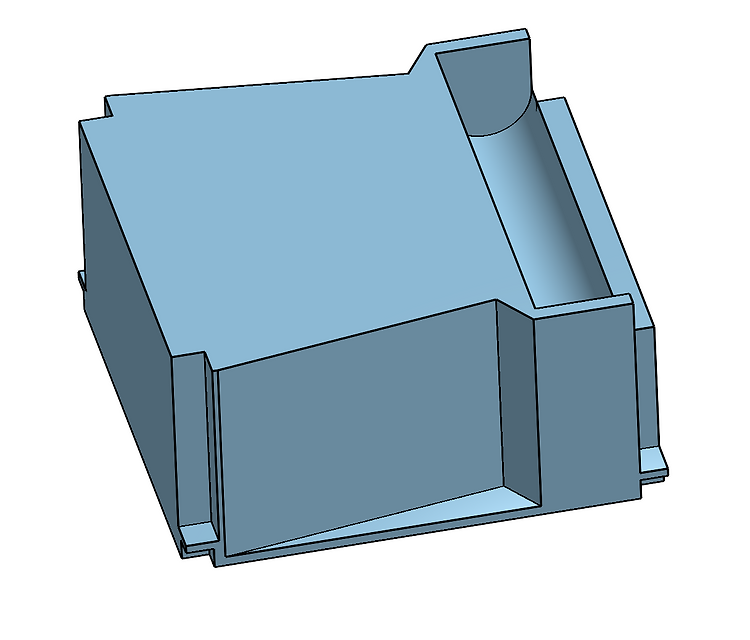

심심해서 설계 좀 더 잡아봤습니다. 약 2시간? 취미인데 일한거같은 느낌이 드는건 기분탓.. 출력할 형상은 아니지만 케이스를 위한 기본 뼈대가 될 녀석이어서 가능한 정확한 치수로 설계했습니다. 측정은 버니어 캘리퍼스로 열심히.ㅋㅋ 유닛이랑 댐퍼까지 위치 맞춰서 설계했네요. 정면 모습. 측면 모습. 이제 케이스를 설계해야하는군요. 어떤 모양으로 하면 이쁠지 고민 좀 해봐야겠습니다

국내에서 3D프린팅용 필라멘트 및 레진 제조 하시는 분께서 이벤트 진행중입니다. 레진프린터, FDM프린터 및 기타 도구 도색용품 등 다양한 경품이 걸려있습니다. 카페 활동 글 12개만 작성하면 참가 자격이 주어지니 놀러와보세요~~ 아래 캡쳐 참고하세요. ☞카페로 이동 공지 확인

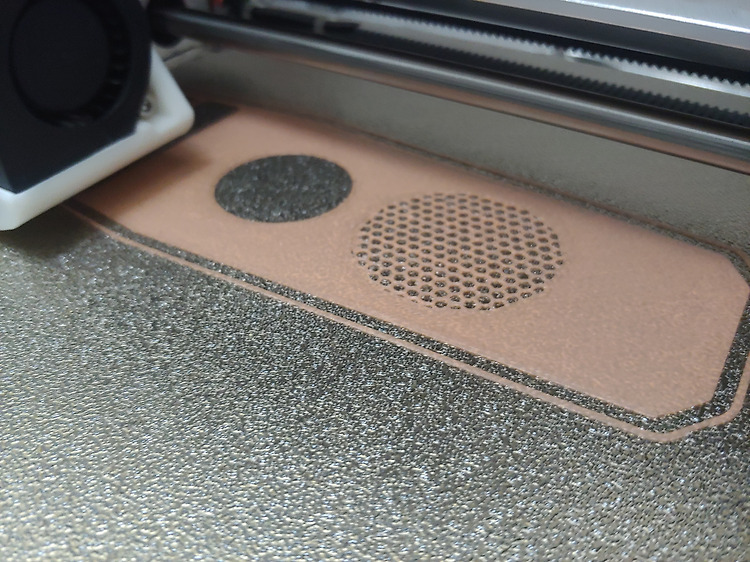

출력 의뢰 요청해주신 분이 계셔서. 오랜만? 에 프린팅 해봅니다. 심혈을 기울여서 베드 레벨링 영점잡고.. (프린터 오토레벨 비밀입니다..) 출력 개시. 텍스쳐 베드에 첫 레이어는 꾹꾹 눌러서 찍어줘야 출력종료 후 표면에 자글자글한 패턴무늬가 잘 드러나죠. 적층결이 말끔하게 잘 올라가고 있습니다. 이대로만 쭉 나와주길! 여러개 만들어야하니 마라톤 같은 출력이 될듯 합니다. 중간 중간 출력기 올려보겠습니다^^

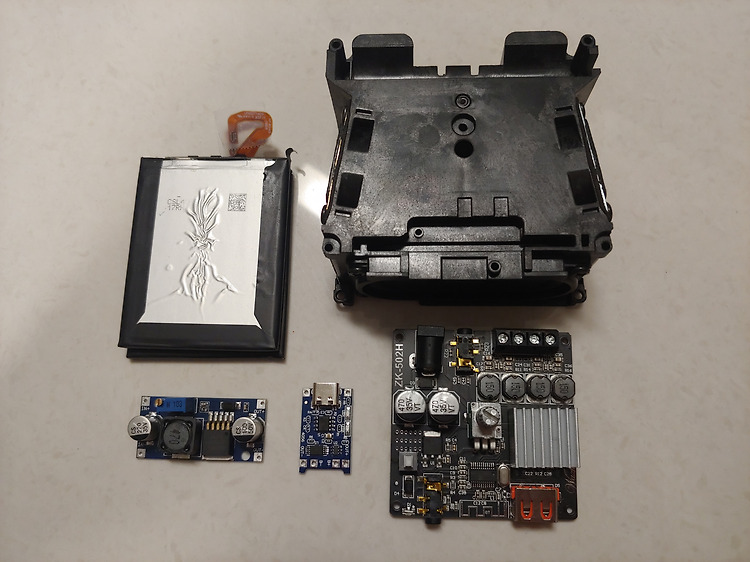

2000원짜리 5W스피커에 50W블루투스앰프+충전모듈+승압보드+배터리 장착해서 포터블 스피커 만들어볼 생각입니다. 부품 드래곤볼~~! 배터리는 집에 굴러다니던것이고 나머진 다 이홈메이드에서 구입! 스위치랑 전압표시 모듈도 알아봐야겠습니다. 일단 아래처럼 배치해봤는데. 스위치랑 LED같은거 찾아서 추가로 배치해봐야겠습니다.

우선 내부 알맹이 역설계부터 시작해봅니다. 스피커 형태는 대충 잡을거고요. 고정부만 디테일하게 해 볼 생각입니다. 한..10분 끄적여서 오늘은 여기까지.. 참 쉽쥬? 틈틈히 설계해보겠습니다~ 스피커 생긴게.. JBL 파라곤형태로 해도 이쁠꺼같은 느낌적인 느낌이.. 혹시 추천하는 형상 알려주시면 반영해보겠습니다~

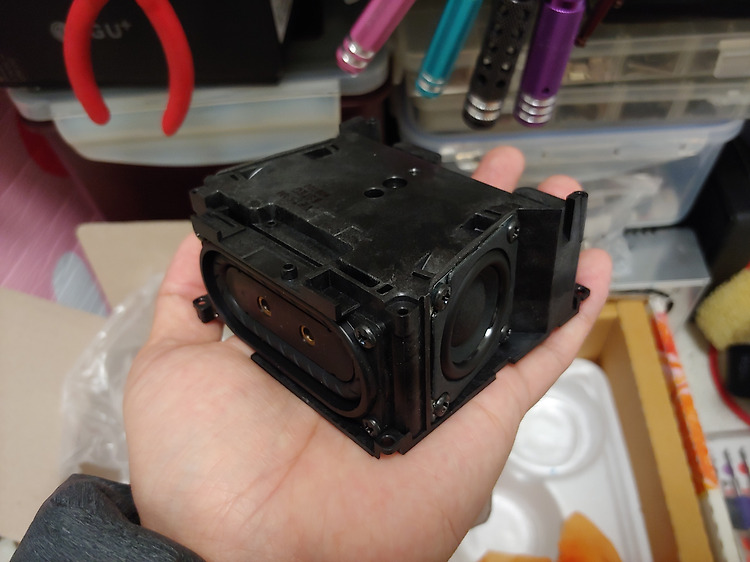

2000원짜리 스카이스톤 스피커 오늘 받았습니다. 엄청 작네요. 같이 구입한 ZK-502H 앰프를 올려봤습니다. 스피커보다 작으니..뭔가 케이스 잘 만들면 이쁠꺼같습니다. 기존에 쓰던 앰프에 물려서 들어보니 조용한 밤에 듣기엔 충분하네요. 재미있는 장난감이 생겨서 좋네요 ㅎㅎ

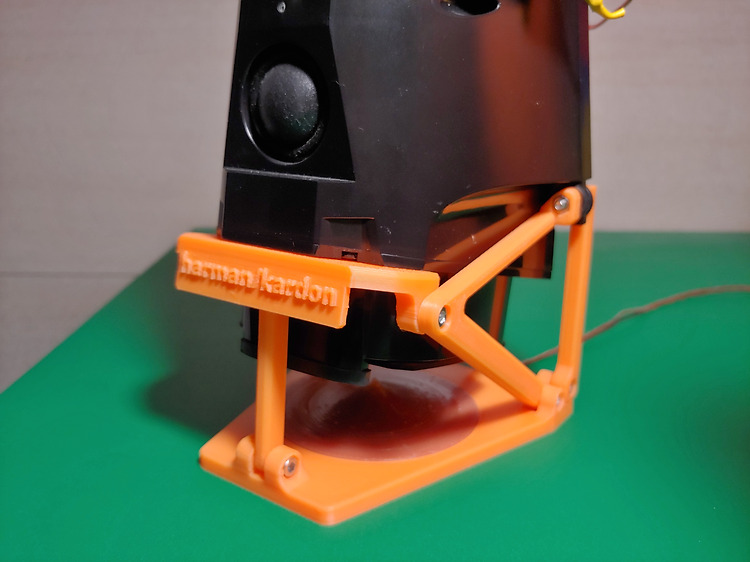

이전에 만든 케이스는 출력물 덩치가 커서 시간도 오래 걸리고 비용도 비쌉니다. ☞이전 모델링 링크 그래서 저렴하게 설계해봤습니다. 휑..하죠 ㅎㅎ 슬라이싱하면 중앙에 콘 빼고 4시간 걸립니다 얼른 출력해봤습니다 실제 출력은 중간에 속도를 130% 로 설정했고. 3시간 44분 걸렸네요 조립준비입니다. 간단합니다. 잘못 조립하면 조립이 안되게 되어있으니 이리저리 돌려보면 설명서 딱히 없어도 쉽게 조립됩니다 M3×8 다리 고정용 6개 M3×12 앞쪽 고정 2개 M3×15 뒤쪽 스피커 고정 2개 M3너트 10개 필요합니다. 볼트는 길이별로 넉넉히 구매하세요~두고두고 씁니다 ㅋㅋ 휘리릭 조립 완료. 스피커 탁 올리고. 뒤쪽 볼트 마저 조립합니다. 각도 수정 한번했고.. 딱 맞아요. 기존 껍데기와 함께 ㅎㅎ 이렇게..

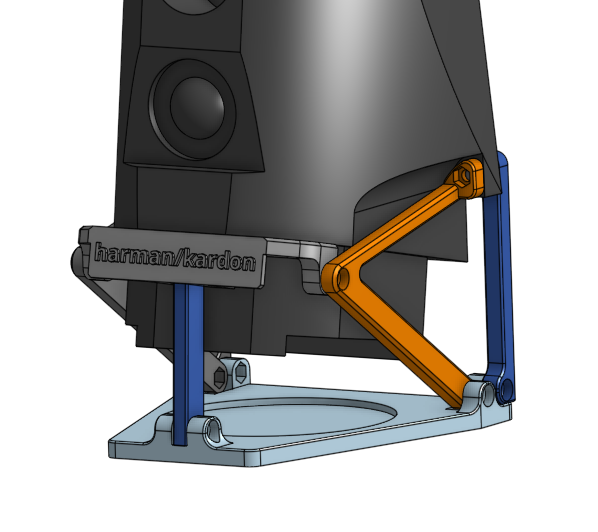

기존에 케이스는 부피도 크고 출력시간도 길고 아무래도 가성비와는 거리가 멀었습니다. 최소한 세울 수 있도록 아래와 같이 설계해봤네요. 출력시간은 4시간 걸리네요. 만들어보고 잘 되면 도면 올려보겠습니다~

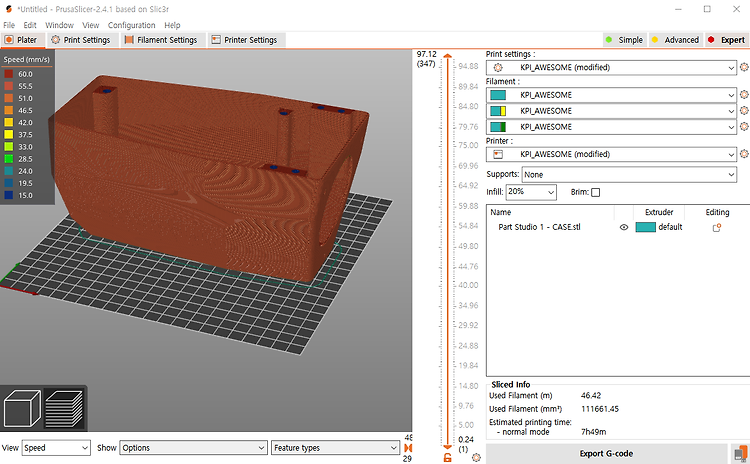

몸체 뽑는데 10시간 이상 소요되는분들이 계셔서 제가 세팅한 정보 공유드립니다. 슬라이싱 시간 8시간 이하입니다. Gap fill속도 올려야합니다. 레이어는 0.28mm Infill은 20%이하 가능합니다 가속도 저크 참고하세요. 그리 높은 수치는 아닙니다 노즐 0.4 입니다 갭필 속도가 가장 큰 영향을 줍니다. 참고하세요~

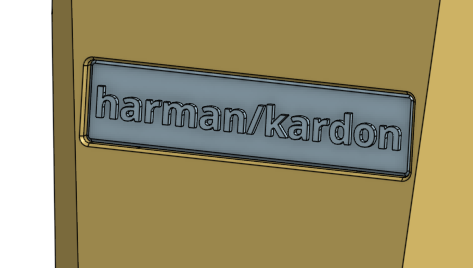

설계 툴 조금 다룰 줄 아시는 분들을 위해. 이름을 직접 만들 수 있도록 설계 바꿔봤습니다~ 조그만 명판을 뒤에서 끼울 수 있게 해봤습니다 커스텀을 위한 민무늬도 첨부! 구멍뚫린 케이스 입니다 기본 하만카돈 이름표 입니다 이름 표 비어있는 STL 파일입니다 이름표 수정을 위한 STEP파일입니다~ 기존 파일 링크 입니다 자유롭게 쓰세요~~^^
