마음에 드는 소리를 찾았습니다. ( 더 수정하기 싫은 마음이 큰 것도 있습니다 ㅋ) 출력시 안착은 완벽..ㅎ 사운드 테스트 중.. 기존에 벽 두께 2.0미리 내부 R 없을때 보컬음이 빈 깡통 소리가 났는데. 벽 두께 2.5로 올리고 내부에 R10 추가하여 깔끔한 보컬음이 살아났습니다 리뉴얼 과정 6층 탑..ㅎ 사운드 테스트 입니다. 비발디 사계 봄 일부 모델링은 여기 있습니다. 유료입니다.. 앰프 버튼 위치 잡는 파일은 출력 안하셔도 됩니다. 배터리는 얇은 리튬폴리머 또는 리튬이온 쓰시면 됩니다. https://cults3d.com/en/3d-model/home/mini-bluetooth-speaker-2inch

지금까지 테스트한 인클로져 탑을 쌓아봤습니다. 소리는 측면에 포트 뚫은게 가장 무난하네요. 정면 포트는 내부를 너무 비웠는지.. 보컬이 확 죽고 소리가 피곤해졌네요 측면 포트 도면 공유합니다. https://cults3d.com/en/3d-model/home/mini-bluetooth-speaker-2inch

포트를 이리저리 옮겨봅니다. 미니 혼 타입 소리가 확성기마냥 울림이 좋지않고 빈깡통 소리가 나서.. 밀폐형으로 하니 훨씬 나아졌는데.. 포트 위치를 옮기면 어떨까 싶어서 또 삽질 해봅니다. 코구녕..ㅋ 앞쪽 포트 2개 딱.. 출력 돌려봅니다. 3D 프린터는 PLUS공방의 Awesome이라는 DIY 프린터 소리 변화가 기다려지네요 ㅎㅎ

소리 변화를 들어보려고 설계를 바꿔보고 있습니다 출력물 쭉쭉 잘 뽑아주는 KPI US AWESOME 레벨링 한번 잡아두면 다시 확인할 일이 없네요. 4번째 변경 히스토리 입니다. 1. 코랑 귀 뚫기 - 저음 사라짐. 보컬 및 고음만 들림 2. 코만 뚫기. - 소라껍데기 음색? 뭔가 쐑 쐑 울리는 소리가 들림 3. 내부 공간 비우고 귀만 뚫기. - 그나마 울림이 좋은데 저음이 묻혀있음. 2인치의 한계? 인클로져 용적부족? 4. 다막고 작은 귀 뚫기.( 포트 ) - 그나마 저음이 올라온다. 베이스가 작게 들림. 보컬이 좀 부드러워짐. 지금껏 해본거로는 다막고 포트 작게 뚫어준게 그나마 안정된 음을 들려줍니다 다음엔 포트 위치를 옮겨보고.. 사이즈도 바꿔보고? 천천히 해야겠네요..

일단 소리 확인 해봤습니다.. 기존보다는 좀 더 울림이 생겼는데 역시나 3.5인치 백로드혼 보다는 부족하네요. 2인치 유닛 및 미니인클로져의 한계라고 보이네요. 뚜껑은 순식간에 완성. 내부 버튼쪽 수정하고 깊이를 조금 바꿨어요 딱 덮입니다. 맘에드네요 작죠~ 계속 듣고있으니 귀가 적응해버리는듯 하네요 배터리 트레이는 아래와 같이 쓸 수 있습니다 앰프 안하실분은 뒤쪽 충전구멍으로 배선만 빼서 다른 앰프에 물려보셔도 됩니다. 구입한 부속들은 아래에있어요~ 스피커 유닛은 2인치 다른걸 쓰셔도 됩니다

열심히 설계한것출력해서소리를 들어봤다 3.5 인치 백로드혼은 풍성한데. 이번에 만든것은 조금 답답한 느낌. 콧구멍 막아보니 소리가 좀 더 좋아진다. 그래서 아래와 같이 설계변경. 바로 출력해봤다 그릴 잘 나왔고 몸체도 잘 나온거같지만 뚜껑이 안닫힌다..ㅠ ㅠ 다시 설계수정 필요.. 투비 컨티뉴..

과연 소리가 잘 나올런지~

3D프린터로 화분받침을 만들었다 화분이 아슬아슬하게 올라가 있었는데 안정적으로 올라갈 수 있게 설계를 쓱쓱해주고 출력 PLA로 출력했고 KPI의 Awesome 이라는 프린터로 출력했다 깔끔하게 출력되었고. 겹겹이 쌓아둘 수도 있다 ㅋㅋ 화분 안착모습 샷시 창틀에 탁 올라가서 화분 쓰러질 일 없어졌다 아들래미가 고른 선인장 같은 다육이에서 꽃이 폈다. 생긴거처럼 꽃도 무섭게 생겼네 ㅋㅋ 이름이 뭘까... 3D 프린터를 활용해서 생활용품 딱 맞게 출력하니 아주 좋다

모터를 아래로 내린 미니미니 코어XY 구조를 설계해본다. 대충 자리잡아보고..출력할 부품들을 하나하나 채워나간다. 하다보니 Voron Vzero를 닮아있다. 벨트 구조는 요렇게. Voron Vzreo를 닮았지만 많이 간소화 했다모터가 아래에 있다보니 어쩔 수 없이 기둥은 짤리게되고.. 출력물을 모터마운트겸 자리 잡아본다나름 괜춘?보드랑 LCD도 자리잡아보고. 보드는 최근 구입해보고 맘에 들었던 MKS SGEN L v2.0으로. LCD는 그냥 12864 아무거나 해볼 생각이다 mini 12864도 고민중. 미니12864 가격이 많이 내려왔다. 하부 디자인은 싹 지우고 다시 고민 중.. 맥프로?.. 출력이 될런지..ㅎㅎ

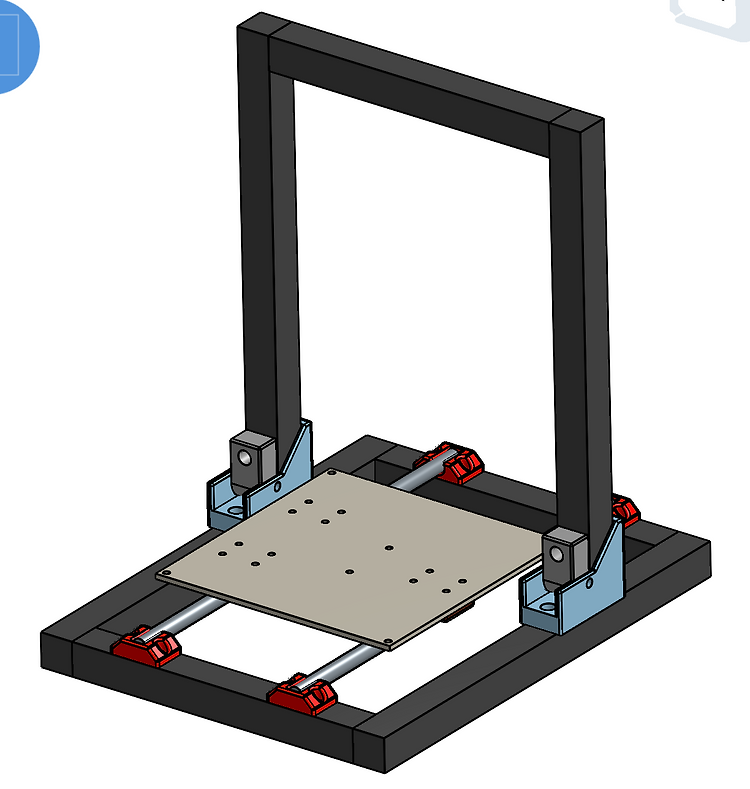

지난번 미니얼티 자작후 들고다녀보니 은근히 부피가 커서 캐리어에 넣기 쉽지않음을 느꼈다 그래서 접이식 프린터 제작을 해보기로 맘 먹고 설계에 돌입했다 프린터 구조는 멘델형식으로 간단하면서 신뢰도 있는 구조로 선택 뼈대를 잡아본다 접으면 대략 이런모습 크기는 400 × 250 ×120 이내로 작게 만드는것이 목표이다 뼈대에다가 세부구조를 어떻게 할지 모터와 연마봉을 배치해봤다 저 상태가 접었을때도 간섭없이 최적이라 판단된다 출력범위는 대략 120 120 150 수준이 될듯 부품 고정파트를 최대한 컴팩트하게 설계해서 출력범위 극대화가 필요하다
