SKR v1.3 보드를 어느정도 세팅을 해놓고 자작 미니얼티에 장착하기 위해 보드 케이스를 설계했다보드는 아래위에 공간을 둬서 케이블이 지나갈 수 있도록 길을 내줬다 냉각방식은 배기 방식으로 40mm Fan이 공기를 빼주면서 모터 드라이버 히트 싱크쪽으로 공기가 유입되는 방법으로 설계해봤다 잘 되기를~ 쿨링 할때와 안할때 온도 비교를 해봐야겠다

SKR V1.3 보드 + TMC2209 UART + XY센서리스 호밍 성공했습니다 Z축만 기존 옵티컬 센서 사용 핀 VGS 잘 확인하고 배선연결 빅트리 TMC2209 v1.2 드라이버는 아무것도 손 안대고 보드에 바로 꽂아주고 보드에 드라이버 바닥쪽에 꽂혀있던 점퍼도 다 빼고 UART점퍼만 꼽았습니다( 드라이버 아래 검은색 점퍼 1개씩) XY 센서리스 적용할 점퍼도 2개만 꽂아줬습니다 ( 보드 오른쪽 LCD케이블 근처 빨간색) BigtreeTech TFT24v1.1 12864모드와 컬러TFT모드 둘다 써볼 수 있어서 만족스럽네요 펌웨어는 최근 릴리즈된 말린 2.0.x 정식버전 사용했습니다 펌웨어 한줄한줄 다 읽으면서 필요한 기능 다 켜주고 TMC쪽 세팅은 펌웨어 내부에 설명들을 잘 읽으면서 세팅 해줬습니..

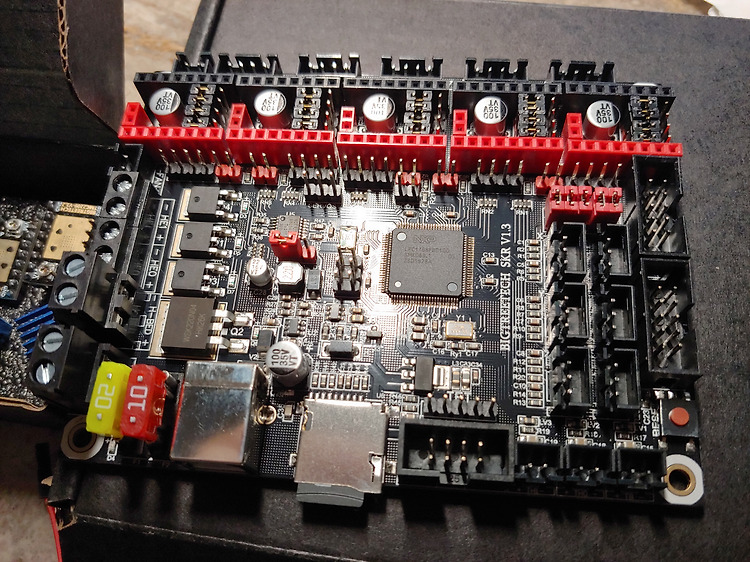

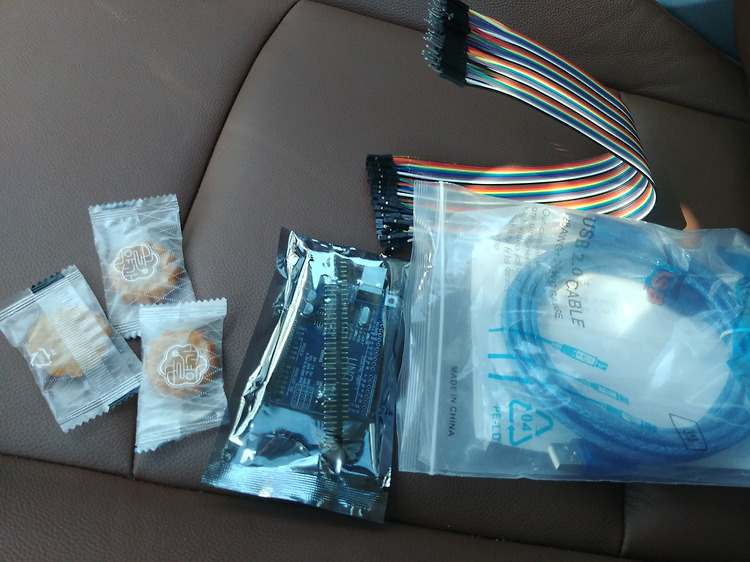

32비트 보드 느낌이 궁금하여 SKR 1.3 보드를 질렀다 도착한지 한달 넘어서 드디어 포장을 개봉해본다 뜯자마자 보드 냄새가 확~ ㅎㅎ TMC2209 v1.2 무려 5개씩이나.. TFT24 펌웨어 올리는 중~ 펌웨어 할줄 몰라서 헤매다가 매뉴얼 자세히 읽어보고 잘 따라하니 된다 Icon 이미지와 Font 를 어찌 하는건줄 몰랐는데 SD카드 루트에다가 .bin 파일과 TFT24폴더 통째로 넣어야 제대로 펌이 올라간다 폰트 올라가는 중 아이콘 올라가는 중 이미지만 바꾸면 원하는대로 아이콘 넣을수 있을것같다 TFT24 펌 완료~터치도 잘 된다 노브를 오래 꾹 누르면 메뉴 선택이 된다 아직 말린펌은 안올려서 선택해도 암것도 안뜨는상태. 우선 연습삼아 펌 올려서 미니얼티에 장착 해봐야겠다

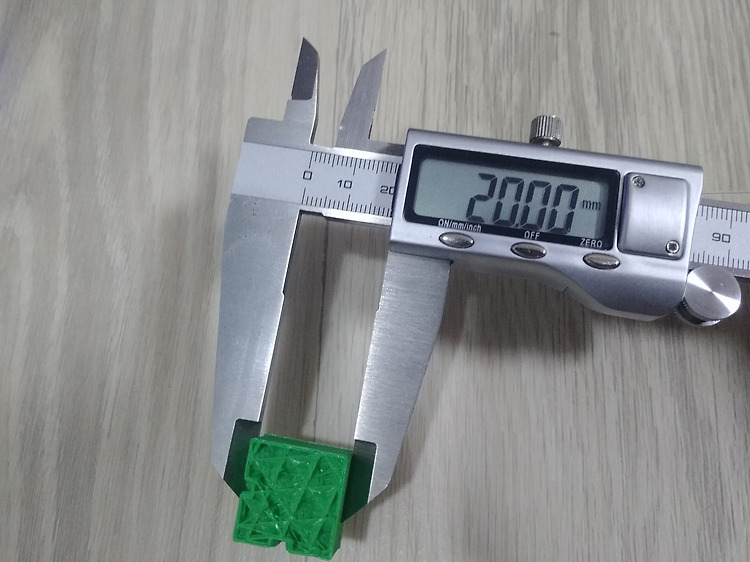

https://www.thingiverse.com/thing:3030532 우선 치수캘리브레이션 먼저.. 말린 펌웨어의 델타 캘리브레이션 기능의 힘이다 직접 설계한 프린터 보강파트 프로토 버전 볼트 부드럽게 잘 들어가준다 베어링은 넣기 좀 힘들었다 순정부품의 벨트 기울어짐 장력이 일정치않게 되고 벨트가 뒤틀려 변형이 생길 수있다 개선설계품 벨트 수평 Ok 순정품 여기도 수평이 안맞음 수평 딱 맞음 가장 마음에 안들었던 순정부품의 프라스틱 부싱 정밀도와는 거리가 멀어보인다 일체형으로 깔끔하게 로드 간섭도 없음 이건 버리자

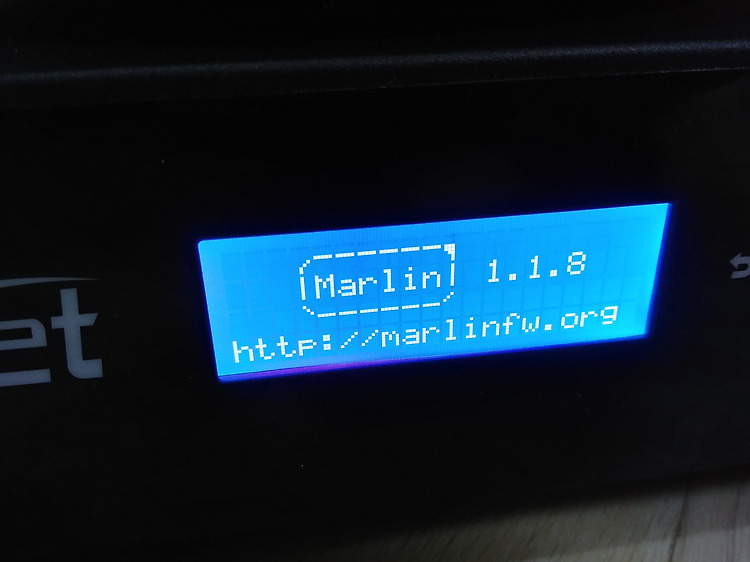

Anet A4 말린 펌웨어 올리는 방법입니다. 어제까지만 해도 펌웨어, 아두이노 등 아무것도 모르는 극세사초보자 기준으로 글 작성 해봅니다. 이것만 따라하면 초극세사 초보자도 올릴 수 있을겁니다. 근데 왜 올리려는지 목적이 없다면.. 그냥 순정 그대로 쓰시길 추천 드립니다. 펌웨어 올렸다가 실패할 경우 정신적 금전적 데미지가 꽤 큽니다.. 15cm 이내 출력물은 순정으로도 잘 나옵니다~ 저는 펌웨어 올리는 목적이 델타 캘리브레이션을 통해 넓은 베드공간을 다 써볼 생각으로 펌웨어를 시도하게 되었습니다 1. 준비물 - Anet A4 프린터, USB케이블(프린터 살때 들어있는거), 컴퓨터, CH304G 드라이버 파일(유첨) 2. 순서 1) Marlin 1.1.8 다운로드 (http://marlinfw.org/..

Anet a4 지금 상태가 미약한 오목볼록현상이 있어서 베드 끝으로 갈수록 노즐이 베드와 가까워진다 펌웨어를 바꿔서 델타 지오메트리 값 수정해야 해결이 되는데 우선 말린 펌웨어 올리는걸 도전했다 1. 아두이노 IDE 다운로드 2. Anet A4용 펌웨어 다운로드https://github.com/langi4888/aneta4config 3. 말린 펌웨어 다운로드 http://marlinfw.org/ 4. 말린폴더에다가 A4용 configuation 파일 덮어쓰기 5. 아두이노 말린 실행 6. 툴-보드 설정 7. 툴-포트확인 8. 툴-프로그램 USBsap 설정 9. 컴파일후 업로드 이렇게 해야하는데 중간에 부트로더 굽기, 잘못된 펌 업로드 등 이상하게 몇번 꼬았고 순정 펌웨어 덮어쓰기 했더니만 보드 연결자체..
