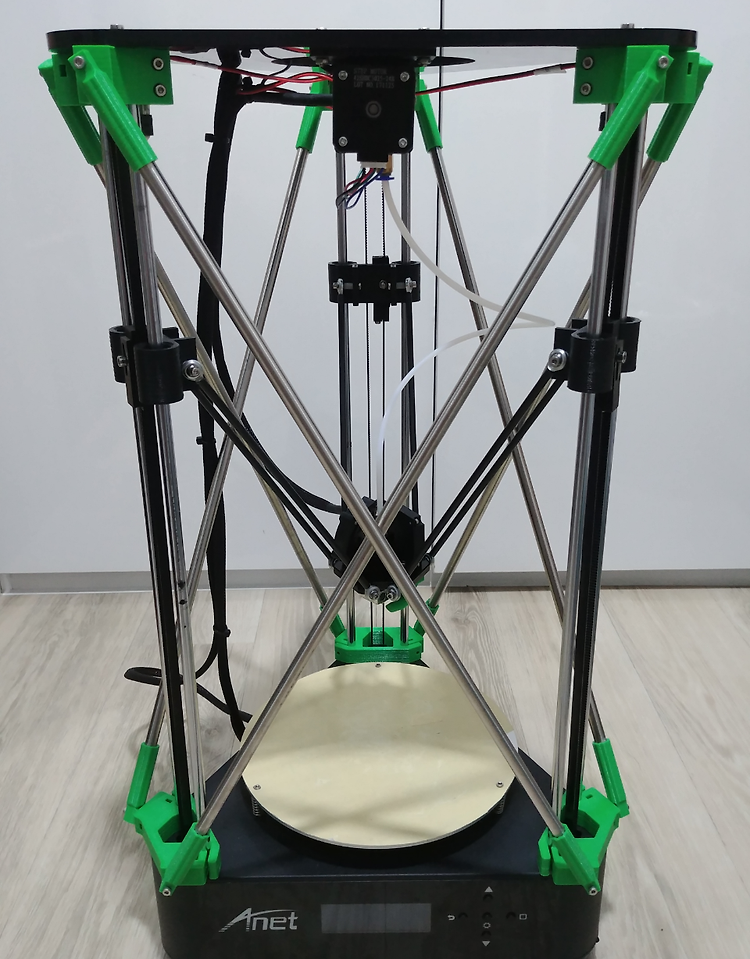

Anet A4 3D 프린터 진동 잡기 위한 구조적 보강 완료 직접 설계하고 스텐 봉 자르고 붙이고.. 기계과 출신이라 이런게 재미있다 ㅋ 이제 고품질의 출력물 생산 가능? ㅋㅋ 삼각형 트러스 구조의 아름다운 모습 ㅋ 전 세계 사람들이 각종 아이디어 공유하는 Thingiverse 라는 곳에 업로드 완료 https://www.thingiverse.com/thing:2994914 한국어 설명도 달아놓았다 ㅋㅋㅋ

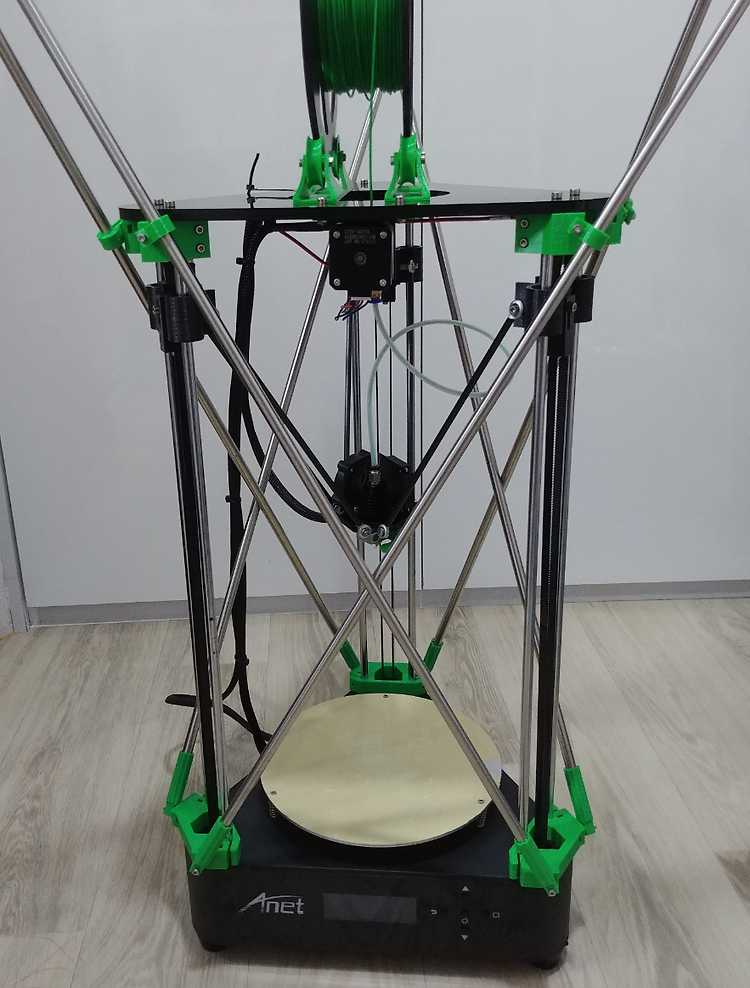

스텐 봉을 장착해주고 진동 억제효과를 제대로 확인했다 역시 삼각형 구조로 지지하면 단단해진다 조금더 깔끔하게 정리하기 위해서 열심히 쇠톱질.. 파이프커터가 있으면 간단한 일일텐데 걍 헝그리하게 쇠톱질.. 파이프 홀더가 모자라서 일단 봉 3개만 작업했다 엄청 깔끔하고 튼튼해보인다 순정으로 이렇게 나왔다면 좋을듯 하다

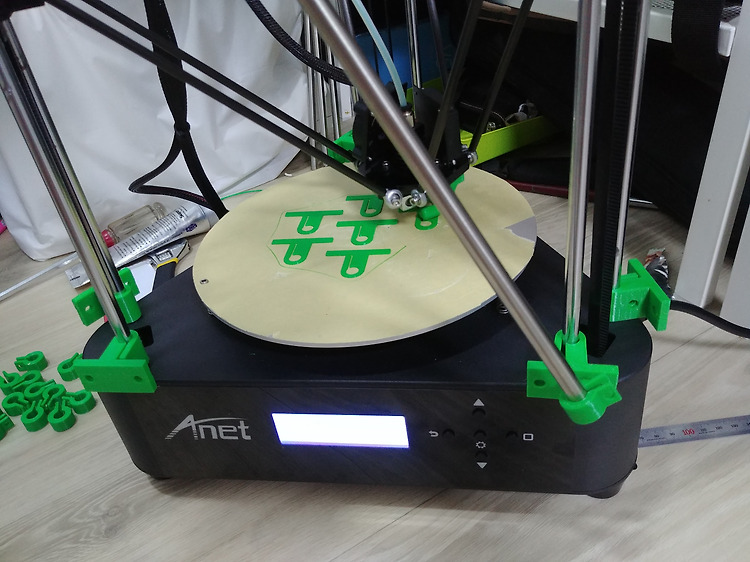

델타 프린터 상부 진동을 잡기위해 열심히 설계해서 출력했다 (Anet A4 Upper/Lower Part for reinforcement found on #Thingiverse) 장착한 사진 재료는 빨래건조대에서 뽑아낸 9mm 스텐 중공 봉 장착하니 프린터가 상당히 단단해졌다 느낌이 좋다 하부 사진 봉을 잡아주는 부품도 설계해서 출력한 것 상부 일단 가 조립 한거라 봉 길이가 많이 남는다 잘라내야하는데 쇠톱으로 잘라낼지 파이프커터를 살지 고민된다 크로스되는 두께 감안하여 설계해서 그닥 간섭 없이 깔끔하게 장착 되었다 폰의 지진계 어플로 측정 결과 평균이 1정도 떨어졌고 최대값도 1.5정도 떨어졌다 일단 구조적 진동 잡는건 대 성공인듯 속도 60으로 출력 시 외형이 많이 좋아졌다 정상 속도에서 출력한 큐브..

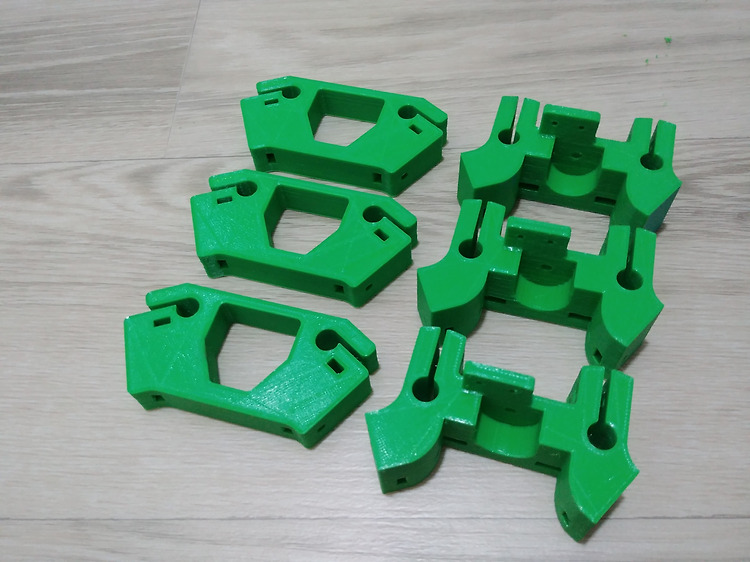

Anet A4 진동 잡기위한 부품 설계 후 출력까지 완료 봉을 잡아줄 홀더? 만 만들면 된다 시행착오의 산물들.. 치수 안맞아서 못쓰는것들.. 아깝다

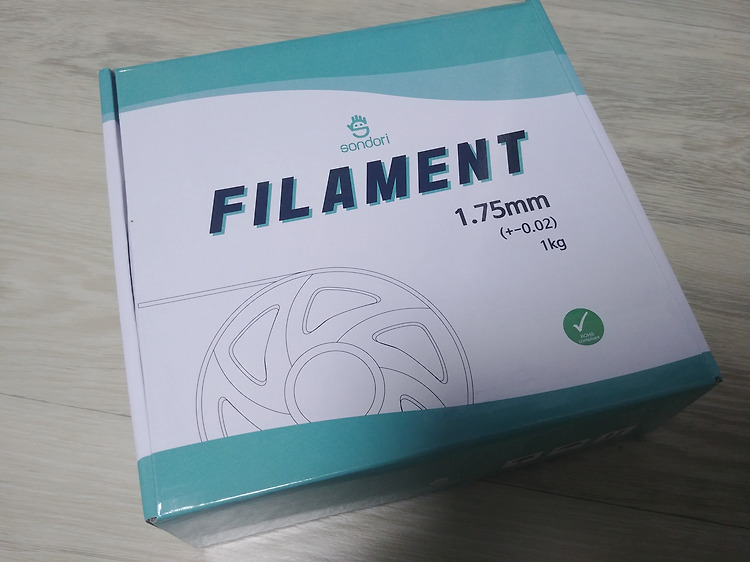

6월 손도리 카페에서 활동왕 뽑기 이벤트를 했다 열심히 활동한 결과 3등에 당첨 오늘 상품인 필라멘트를 수령하였다 깔끔한 포장~! 글로잉 옐로우~! 반투명인듯 하다 때깔 좋다 ㅎㅎ 진공포장도 확실히 습한 여름을 버틸 수 있도록 되어있다 글로잉 옐로우는 야광필라였습니다 밝은 손도리 야광필라를 선물로 주시다니~! 김치통에 필라 2통이 들어있는데 3개는 안들어가게생겼는데... 락앤락을 사야하나 고민 중이다.. 잘 쓰겠습니다~!

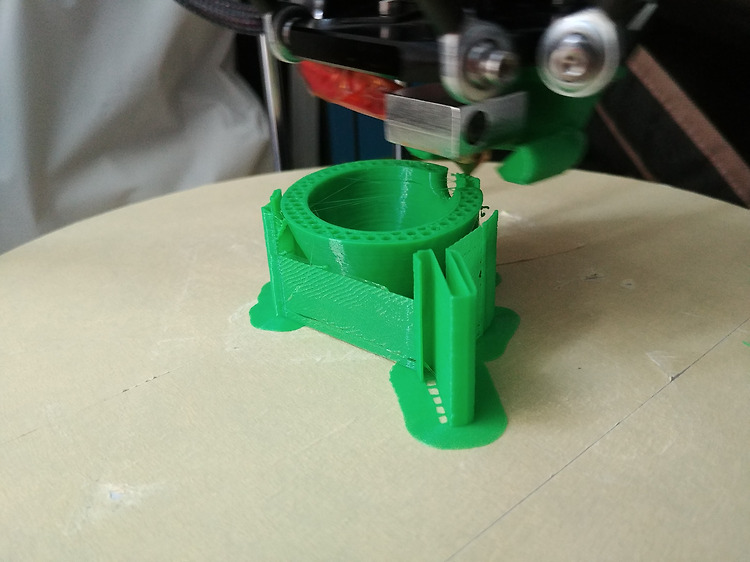

Onshape 에서 순정부품을 불러와서 모델링 해주고.. 필요한 부분은 추가해서 순정부품을 업그레이드 해줬다 출력~! 외관은 말끔하다 장착해보니 너무 빡빡하고 연마봉 간격이 잘못되어있는지... 상하부로 갈수록 간격이 좁아서 뻑뻑해지는 문제가 확인되었다 유격이 적어져서 좋은건지.. 안 좋은건지 판단은 안되는 상황인데 일단 설계 재 수정후 다시 뽑아봐야겠다 와꾸좋은 쓰레기 탄생...ㅠ ㅠ 그래도 첨의로 프린터 부품을 설계해본 것에 의의가 있는 프로토타입이다

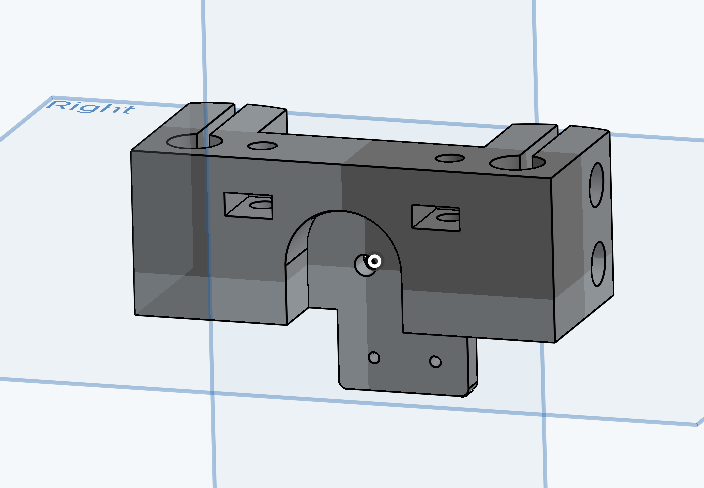

Anet A4를 쓰다보니 프린터 상부 진동이 상당하다 기존에 낚싯줄로 실험해보고 어느정도 가능성을 봤기에 본격적으로 개조 진행 너저분한 브라켓으로 할려고 부품 열심히 뽑아보고 왠지 브라켓이 힘 받으면 휙 돌아갈꺼같은 생각이 들어.. 일체형으로 만들어야겠다는 생각이 들었다 그래서 설계 시작 이건 하부 부품 Freecad라는 무료프로그램으로 설계해봤다 프로그램 구성이 조금 불편해서 시간이 오래걸렸다 치수확인용..2레이어만 출력 치수 수정후.. 다시 출력.. 프린터를 다 분해해야되서 치수 확인은 못해봤다 아마 잘 맞겠지.. 이제는 상부 일체형 부품 설계중 onshape라는 웹기반 설계프로그램이다 인터페이스 좋고 설계가 편하다 댐핑효과가 금속봉이 좋을지 고무줄이 좋을지 둘 다 실험 해 볼 수 있는 부품은 설계가..

Anet A4 델타방식 프린터는 별도의 수직 프레임은 없고 오로지 연마봉으로 연결되어있어서 진동에 취약할 수 있습니다 실제로 프린터 속도를 많이 높여보면 상단부분이 어마어마하게 진동을 합니다 이걸 헝그리하게 잡을수 있는지 간단한 실험을 해봤습니다 준비물: 낚시줄.. 프린터 상 하부 볼트머리를 이용해서 낚시줄을 칭칭 감아줍니다.. 각 면에다가 X 형태를 만들어봤습니다 다 감고 손으로 프린터 상단을 툭 쳐보니 뭔가 느낌이 옵니다 오? 쫌 좋아진거같다? 그래서 간단히 진동확인용 큐브 출력! 좌: 낚시줄 / 우: 낚시줄 제거 뭔가 차이가 보이시나요? 낚시줄 : 글씨 음각부분 각이 살아있는 느낌? 잔상이글씨에 가까이 붙은느낌? 낚시줄 제거: 음각부분이 각이 죽은느낌? 잔상이 글씨과 갭이 큰 느낌 좌측: 낚시줄 /..

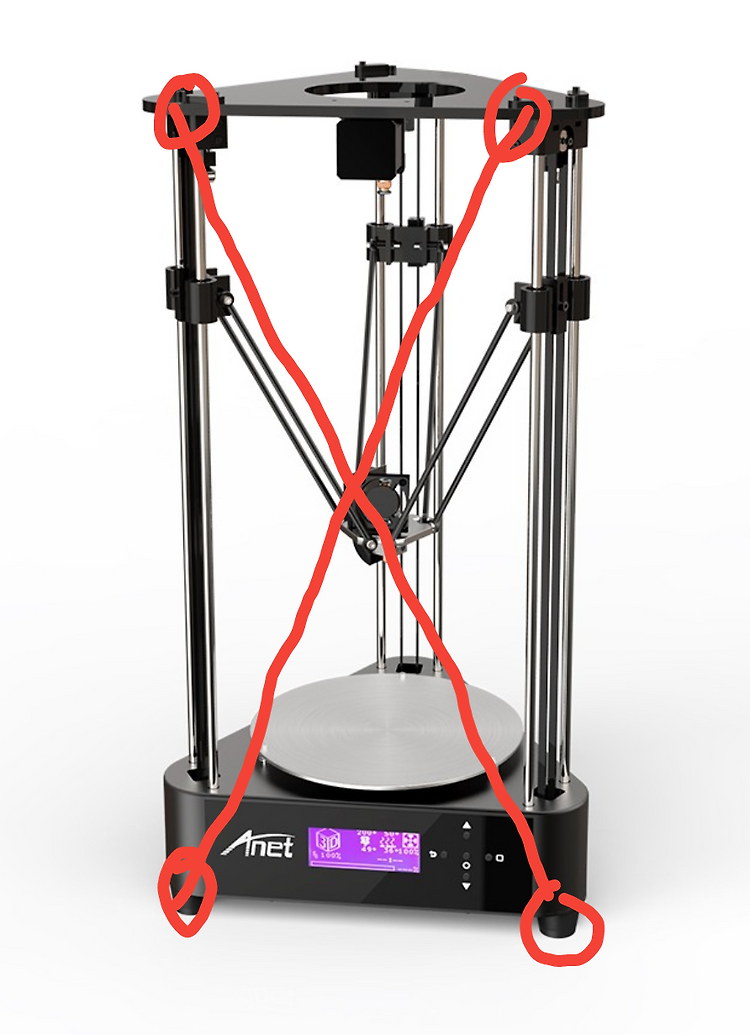

Anet A4로 출력해보면 내부채움이나 방향전환 시 진동이 상당하다 상부에 거치한 필라가 흔들흔들거린다 당연히 출력물 높이가 높아질 수록 품질이 떨어진다 사진처럼 고무줄 또는 와이어로 진동흡수를 할 수 있도록 묶어주면 어떨까? 조만간 시도해보고 결과를 확인해봐야겠다

Anet A4로 오카리나에 도전해봤다 아들이 유치원에서 오카리나를 연습하고있어서 집에서도 불어보라고 뽑아주는 중 느낌 좋다 차곡차곡 내부는 트리 헥사곤 벌집모양이 튼실하게 생김 완성 중간중간 거미줄 제거하느라 프린터가 흔들려서 줄이 많이 생겼다 이정도면 뭐 무난한 품질인듯 내친김에 한개 더 하나만 하면 둘째가 달려들어서 싸울것이 분명하다 리트랙션, Z홉 조절하고 거미줄 최소화해서 손 안대고 뽑고있다 잘 나오는 중ㅋㅋ 출력물이 잘 나와주니 재밋구만 애기들 재우고 완성샷 크게 이상한 부분 없이 매끈하게 뽑혔다 소리도 초록색보다 좀 더 깔끔한 느낌? 이놈은 야광이다 ㅋㅋ LED 조명 빡세게 쬐여주고 불을 끄면 꽤나 환하다 손도리 야광필라멘트 좋네 ㅋ
