모터를 아래로 내린 미니미니 코어XY 구조를 설계해본다. 대충 자리잡아보고..출력할 부품들을 하나하나 채워나간다. 하다보니 Voron Vzero를 닮아있다. 벨트 구조는 요렇게. Voron Vzreo를 닮았지만 많이 간소화 했다모터가 아래에 있다보니 어쩔 수 없이 기둥은 짤리게되고.. 출력물을 모터마운트겸 자리 잡아본다나름 괜춘?보드랑 LCD도 자리잡아보고. 보드는 최근 구입해보고 맘에 들었던 MKS SGEN L v2.0으로. LCD는 그냥 12864 아무거나 해볼 생각이다 mini 12864도 고민중. 미니12864 가격이 많이 내려왔다. 하부 디자인은 싹 지우고 다시 고민 중.. 맥프로?.. 출력이 될런지..ㅎㅎ

블루투스 앰프의 휴대성을 증가시키기 위해 배터리와 충전모듈을 심어주려고 한다. 집에 굴러다니던 부품들 집합 쿨링팬은 달아주려다가 빼는걸로 작동 시험 대충 끝냈으니 이제 케이스를 설계해서 집어넣어줄 차례 퇴근 후 조립 해봐야겠다 놀러오세요~

스피커를 만들어보고 싶어서 이리저리 검색하다가 도면을 구할 수 없기에 직접 설계해보았다 백로드혼 방식이 궁금했던것도 한몫했다 원래 나무로 만들어야 좋을거같은데.. 그래도 프린팅이 취미이니 적당히 출력해보고 소리가 어떤지 느껴보려한다 열심히 출력한다. 나름 깔끔하게 나와주는 중 완성소리를 들어보니 초저음이 좀 부족한듯 느껴진다. 2인치 스피커의 한계인듯 하다. 아니면 엔클로져를 잘못 설계한것일지도 모르겠다. 하지만 피아노, 관악기류, 보컬음이 매우 또렸하게 들린다. 저음을 어떻게 보강할지 고민해봐야겠다.

큐비콘에서 광복절 기념 출력 이벤트 진행 중이다 그중에서 태극기 선택 출력완료~! 가만히 앉아서 도색하고 있으니 꼭 독립운동가가 된것 처럼 마음이 경건해지는 기분이다.

https://github.com/MarlinFirmware/Marlin/issues/17323Babystepping and MINIMUM_STEPPER_{PRE,POST}_DIR_DELAY on TMC2209 · Issue #17323 · MarlinFirmware/MarlinI want to share a datapoint regarding babystepping and MINIMUM_STEPPER_{PRE,POST}_DIR_DELAY. TLDR: I think the timings for TCM2209 are too aggressive. Set MINIMUM_STEPPER_{PRE,POST}_DIR_DELAY >=...github.com

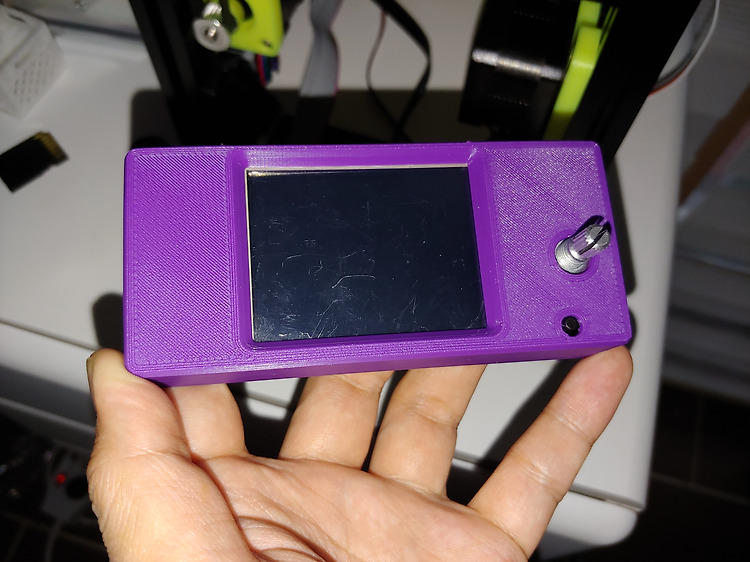

Thingiverse에 이리저리 찾아봐도 맘에드는 케이스가 없었다 그래서..Onshape로 간단히 설계 후 출력했다 엔더3으로 출력중인 모습. 레벨링이 잘 되었다 필라는 손도리 고급형 PLA++ ESUN 필라와 동일하다 출력 완료~ 가조립 의도대로 딱 나온다 Sd슬롯도 잘 맞다 USB구멍도 딱 맞다 레벨링이 잘 되었는데 역시나 안착면이 매우 깔끔하게 나왔다 부품 나열 우선 TFT24 v1.1 을 넣어주고 뚜껑을 끼워준다 저기 튀어나온 부분이 보드를 고정하는 다리부분 구멍이 쬐끔 안맞아서 수정필요한 사진.. 완성도면은 딱 맞다 장착완료 12864 Marlin 모드 TFT컬러 모드 이제는 열 변형이 된 부품들을 슬슬 PETG로 출력해서 바꿔봐야겠다

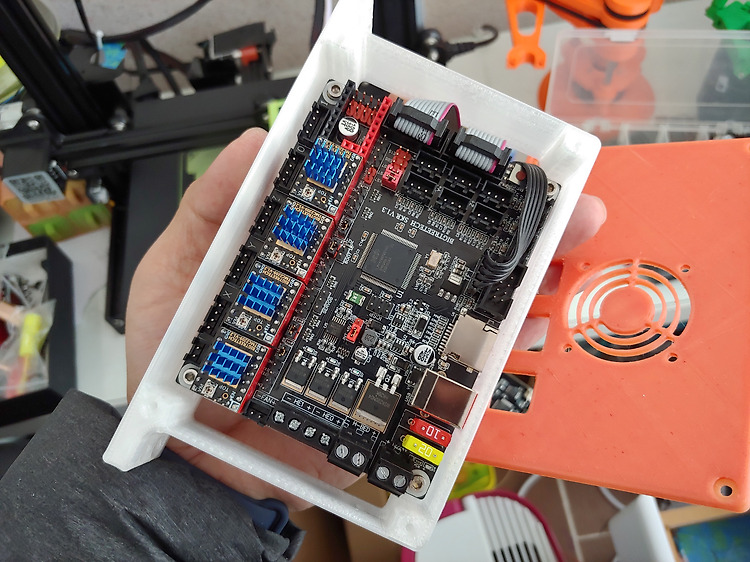

간략히 설계한 SKR1.3 보드 케이스를 출력했다 필라는 손도리 PLA+ 투명 PLA답게 쉽게 출력되고 단단하다 의도대로 딱 맞고 배선은 뒤로 넘길 수 있도록 되어있다 쿨링팬이 들어갈 위치를 대충 확인해본다 간섭없이 잘 될듯 덮개를 씌우면 모터드라이버 히트싱크쪽만 구멍이 있다 팬은 배기이고 드라이버 구멍으로 공기가 유입되면서 냉각된다장착후 배선정리~ 나름 깔끔하다덮개 씌우고 완료~ TFT24 케이스도 적당한거 찾아보고 맘에 드는게 없으면 설계 해야겠다

SKR v1.3 보드를 어느정도 세팅을 해놓고 자작 미니얼티에 장착하기 위해 보드 케이스를 설계했다보드는 아래위에 공간을 둬서 케이블이 지나갈 수 있도록 길을 내줬다 냉각방식은 배기 방식으로 40mm Fan이 공기를 빼주면서 모터 드라이버 히트 싱크쪽으로 공기가 유입되는 방법으로 설계해봤다 잘 되기를~ 쿨링 할때와 안할때 온도 비교를 해봐야겠다

SKR V1.3 보드 + TMC2209 UART + XY센서리스 호밍 성공했습니다 Z축만 기존 옵티컬 센서 사용 핀 VGS 잘 확인하고 배선연결 빅트리 TMC2209 v1.2 드라이버는 아무것도 손 안대고 보드에 바로 꽂아주고 보드에 드라이버 바닥쪽에 꽂혀있던 점퍼도 다 빼고 UART점퍼만 꼽았습니다( 드라이버 아래 검은색 점퍼 1개씩) XY 센서리스 적용할 점퍼도 2개만 꽂아줬습니다 ( 보드 오른쪽 LCD케이블 근처 빨간색) BigtreeTech TFT24v1.1 12864모드와 컬러TFT모드 둘다 써볼 수 있어서 만족스럽네요 펌웨어는 최근 릴리즈된 말린 2.0.x 정식버전 사용했습니다 펌웨어 한줄한줄 다 읽으면서 필요한 기능 다 켜주고 TMC쪽 세팅은 펌웨어 내부에 설명들을 잘 읽으면서 세팅 해줬습니..

32비트 보드 느낌이 궁금하여 SKR 1.3 보드를 질렀다 도착한지 한달 넘어서 드디어 포장을 개봉해본다 뜯자마자 보드 냄새가 확~ ㅎㅎ TMC2209 v1.2 무려 5개씩이나.. TFT24 펌웨어 올리는 중~ 펌웨어 할줄 몰라서 헤매다가 매뉴얼 자세히 읽어보고 잘 따라하니 된다 Icon 이미지와 Font 를 어찌 하는건줄 몰랐는데 SD카드 루트에다가 .bin 파일과 TFT24폴더 통째로 넣어야 제대로 펌이 올라간다 폰트 올라가는 중 아이콘 올라가는 중 이미지만 바꾸면 원하는대로 아이콘 넣을수 있을것같다 TFT24 펌 완료~터치도 잘 된다 노브를 오래 꾹 누르면 메뉴 선택이 된다 아직 말린펌은 안올려서 선택해도 암것도 안뜨는상태. 우선 연습삼아 펌 올려서 미니얼티에 장착 해봐야겠다
