ZK502C 블루투스 앰프 휴대용으로 만들기입니다.
기본은 매우 단순합니다.
앰프에 전원 넣어주려면 배터리가 필요하고.
앰프에 필요한 전압을 맞추기 위해 승압보드가 필요합니다.
배터리를 충전하기 위해 충전보드도 필요하고요.

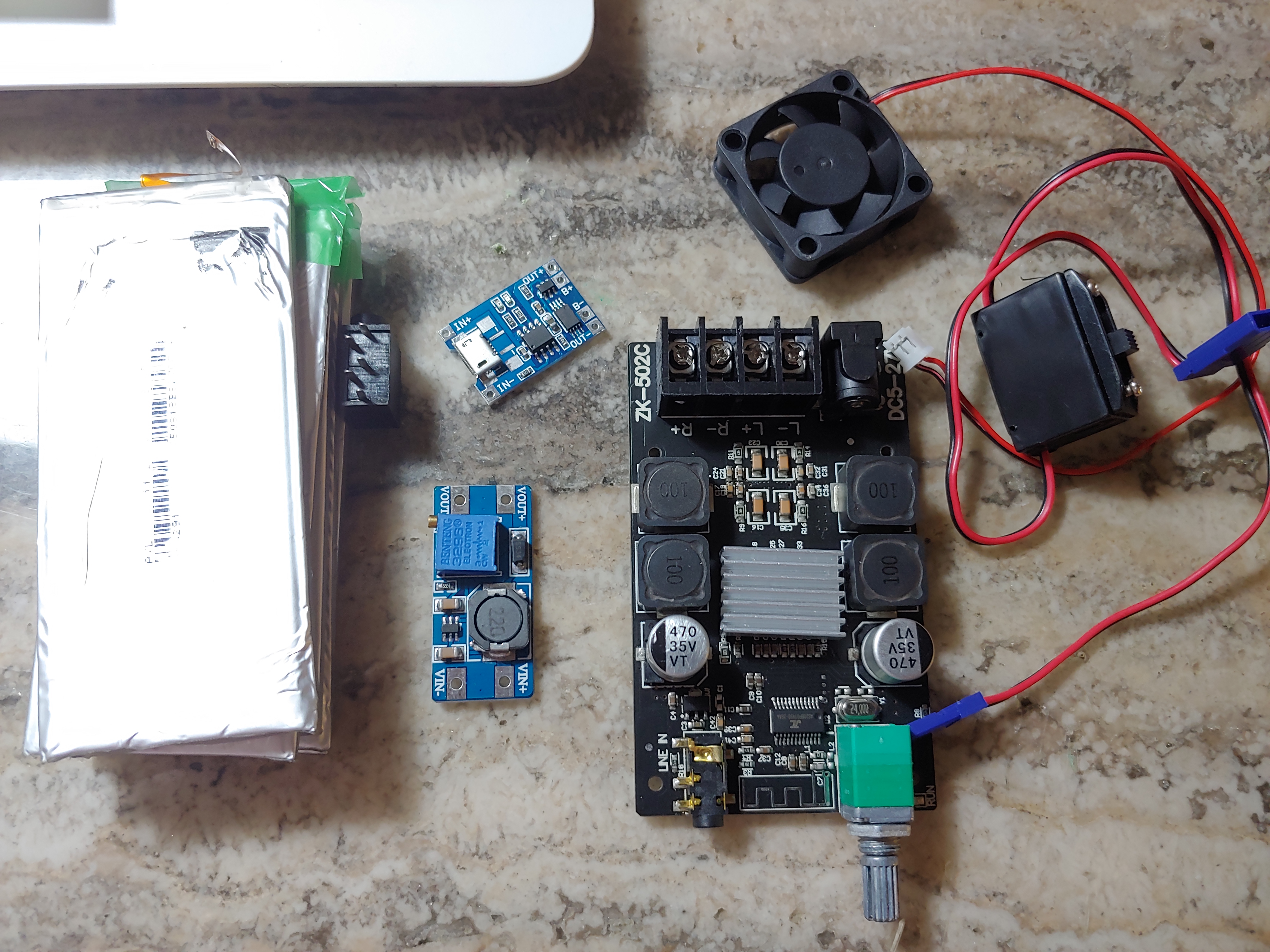

준비물.
ZK502C 앰프
배터리.. 18650들어갈런지 모르겠네요..
리튬 1셀 충전모듈
승압보드. 저는 MT3608썼지만 XL6009 추천
스위치.
LED 5파이 (선택사항)
저는 집에 굴러다니는 폰배터리 썼습니다.
4개 병렬로 묶어서 용량을 12000으로 만들어줍니다.

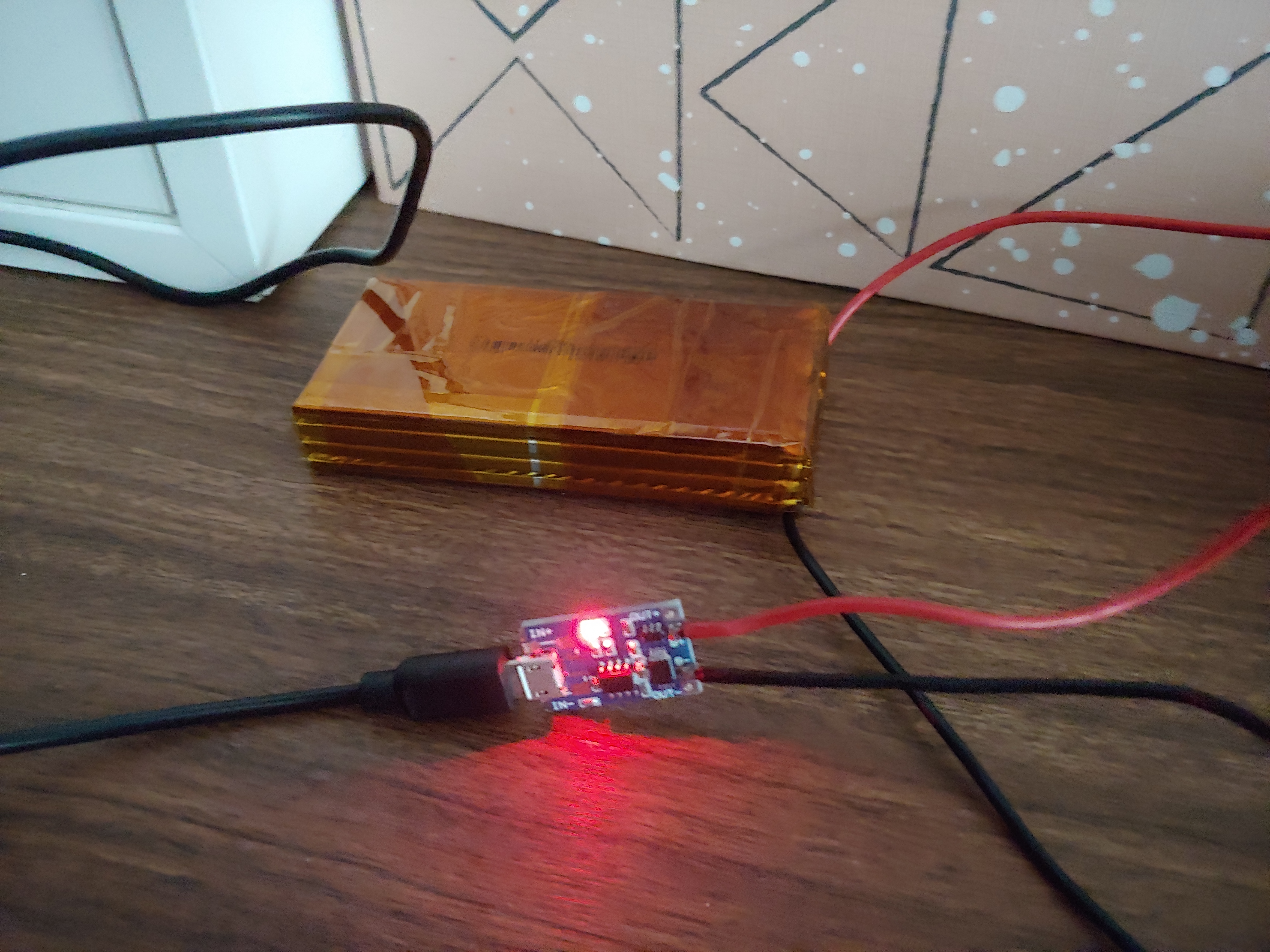

충전 잘되는지 확인.
충전보드 B+ B- 단자에 선 연결하면 됩니다.
배터리 극성찾는건.. 구글링!

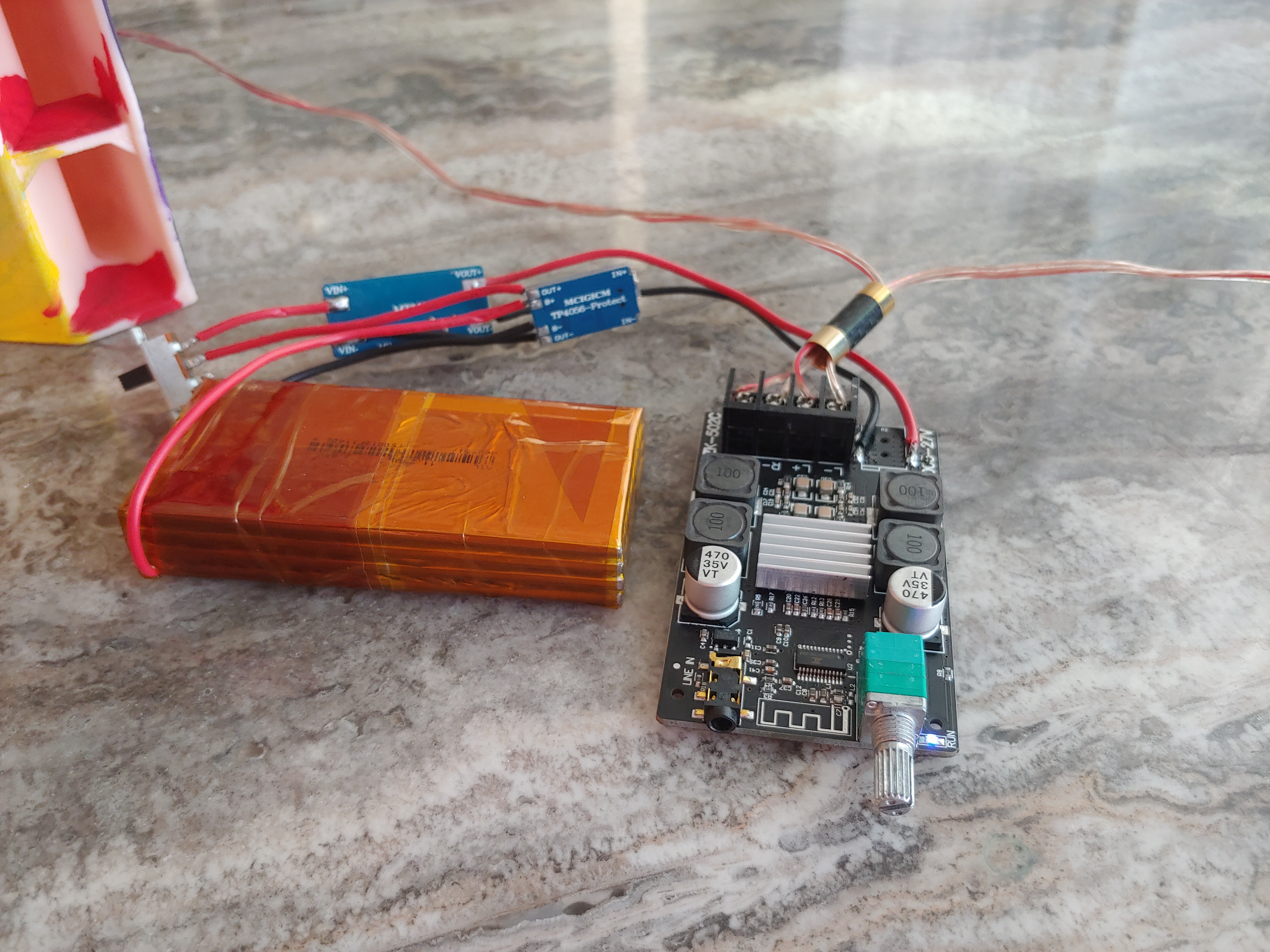

충전보드 Out 쪽에 승압보드 In 연결하고
승압보드 Out에서 앰프로 배선 연결

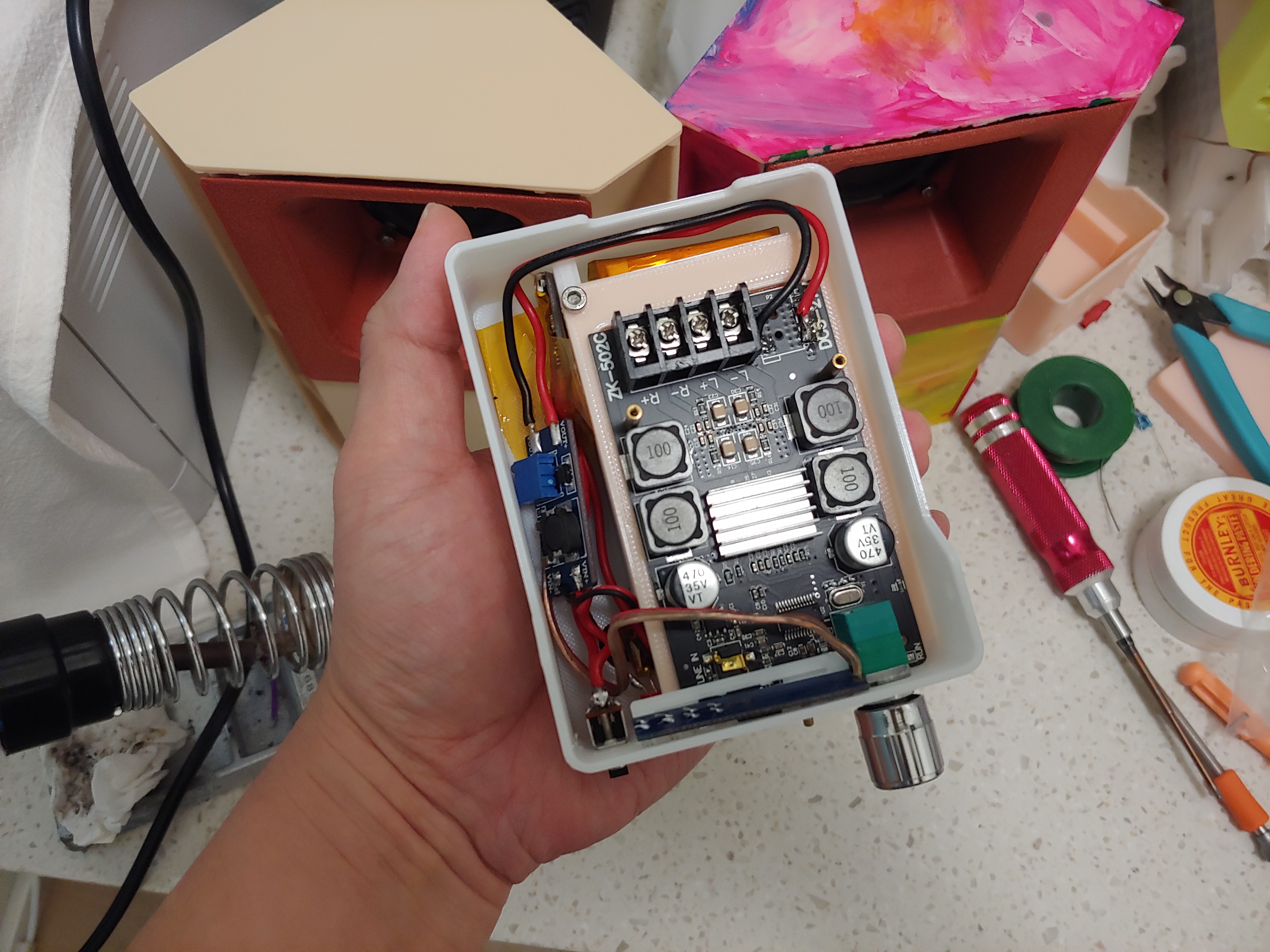

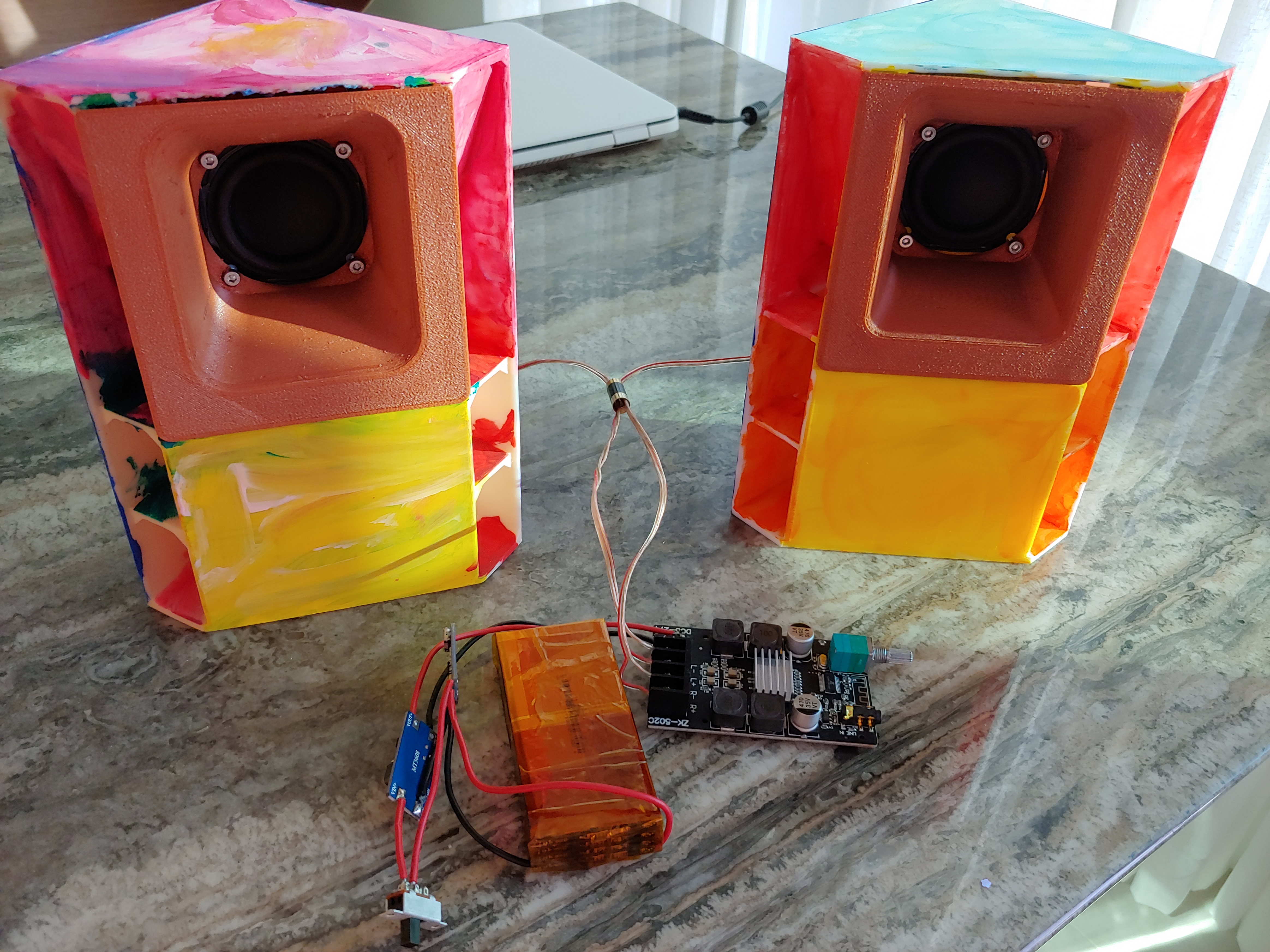

작동 테스트 먼저 합니다.
잘 됩니다.
배터리 용량 체크보드는 아래 캡쳐한걸로 샀습니다.
스위치가 길어서 좋고 누를때만 불들어옵니다.

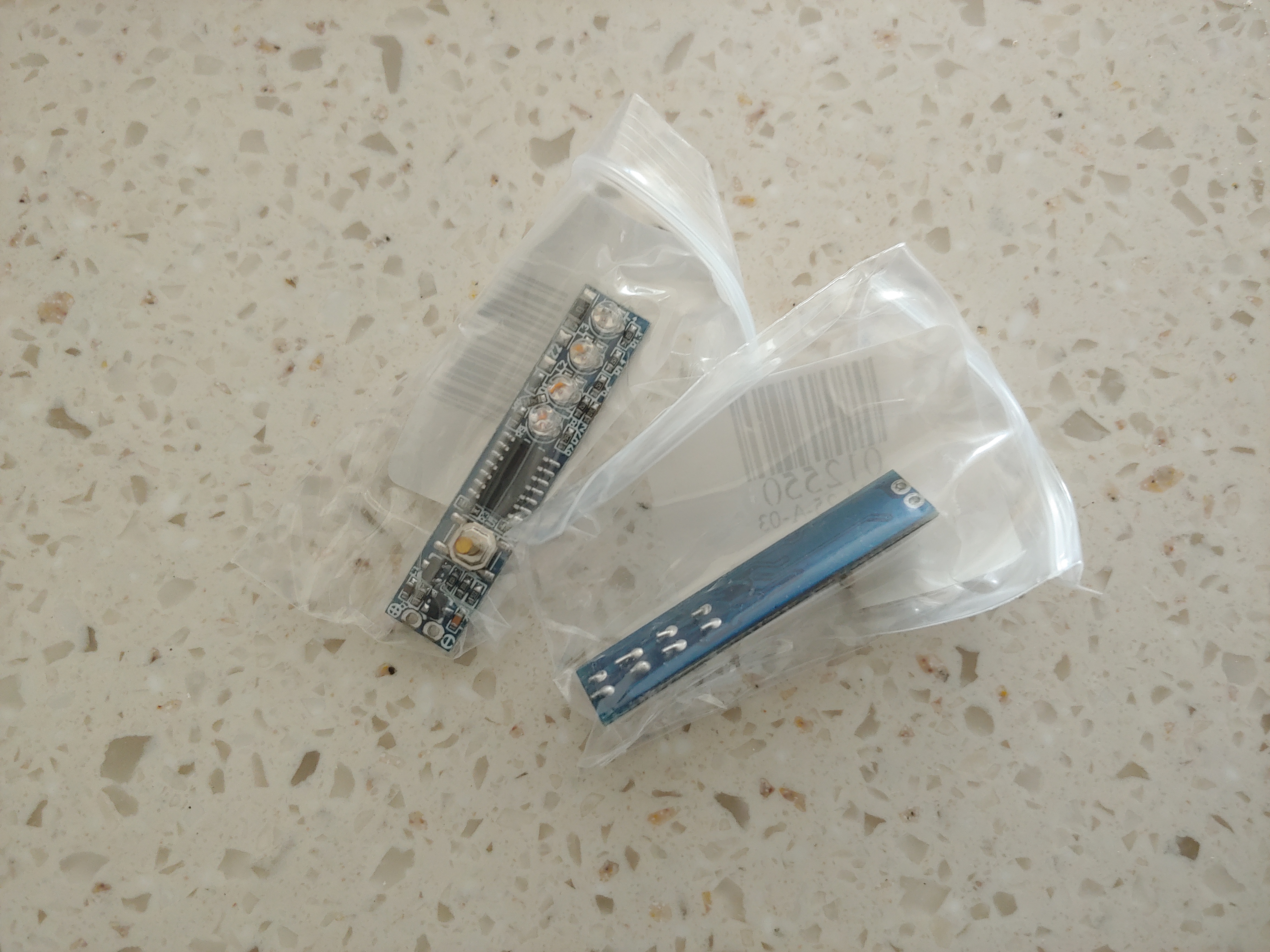

알리에서 배터리 용량체크보드가 왔네요.
충전보드 배터리 IN쪽에 연결하면

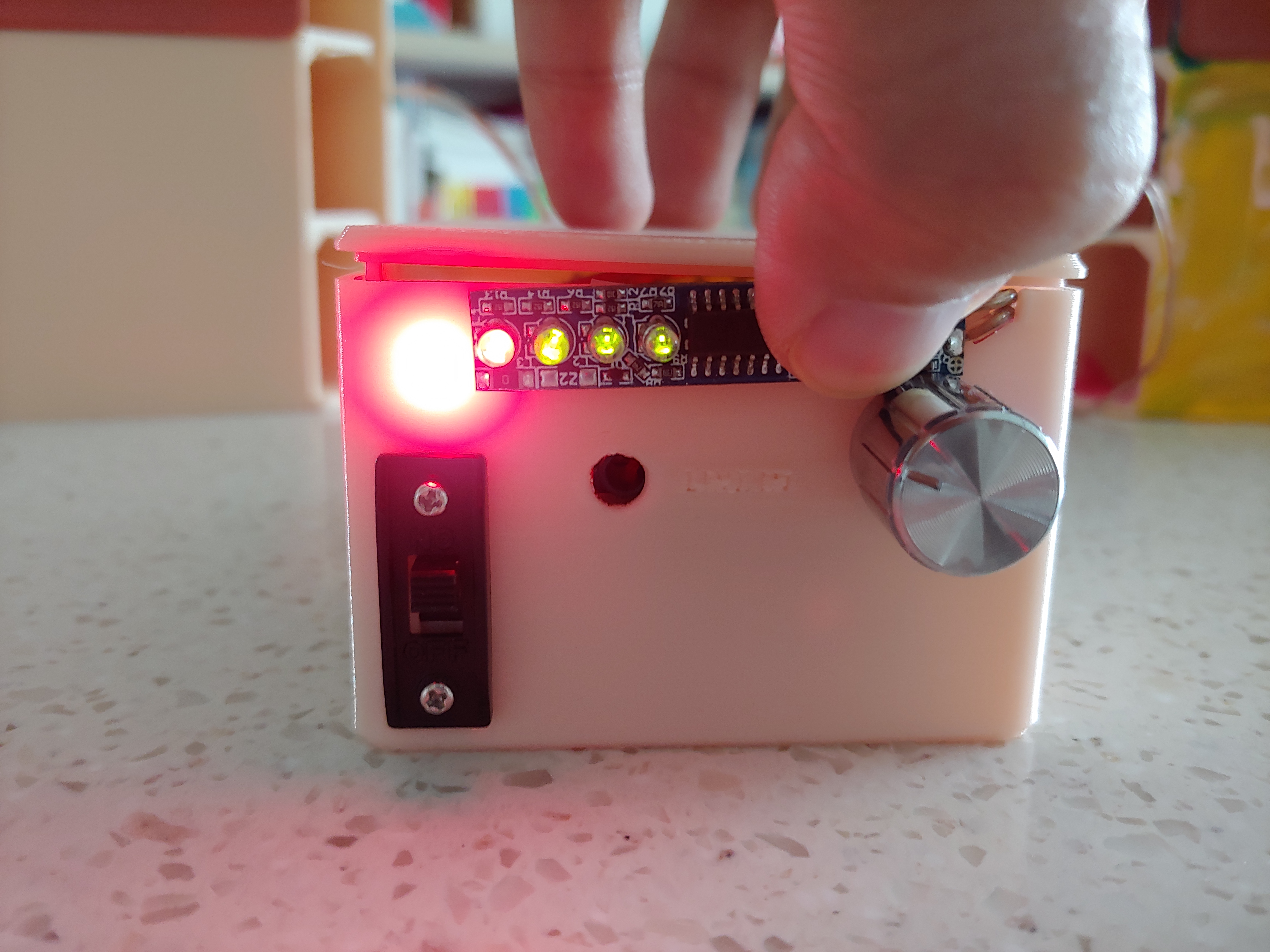

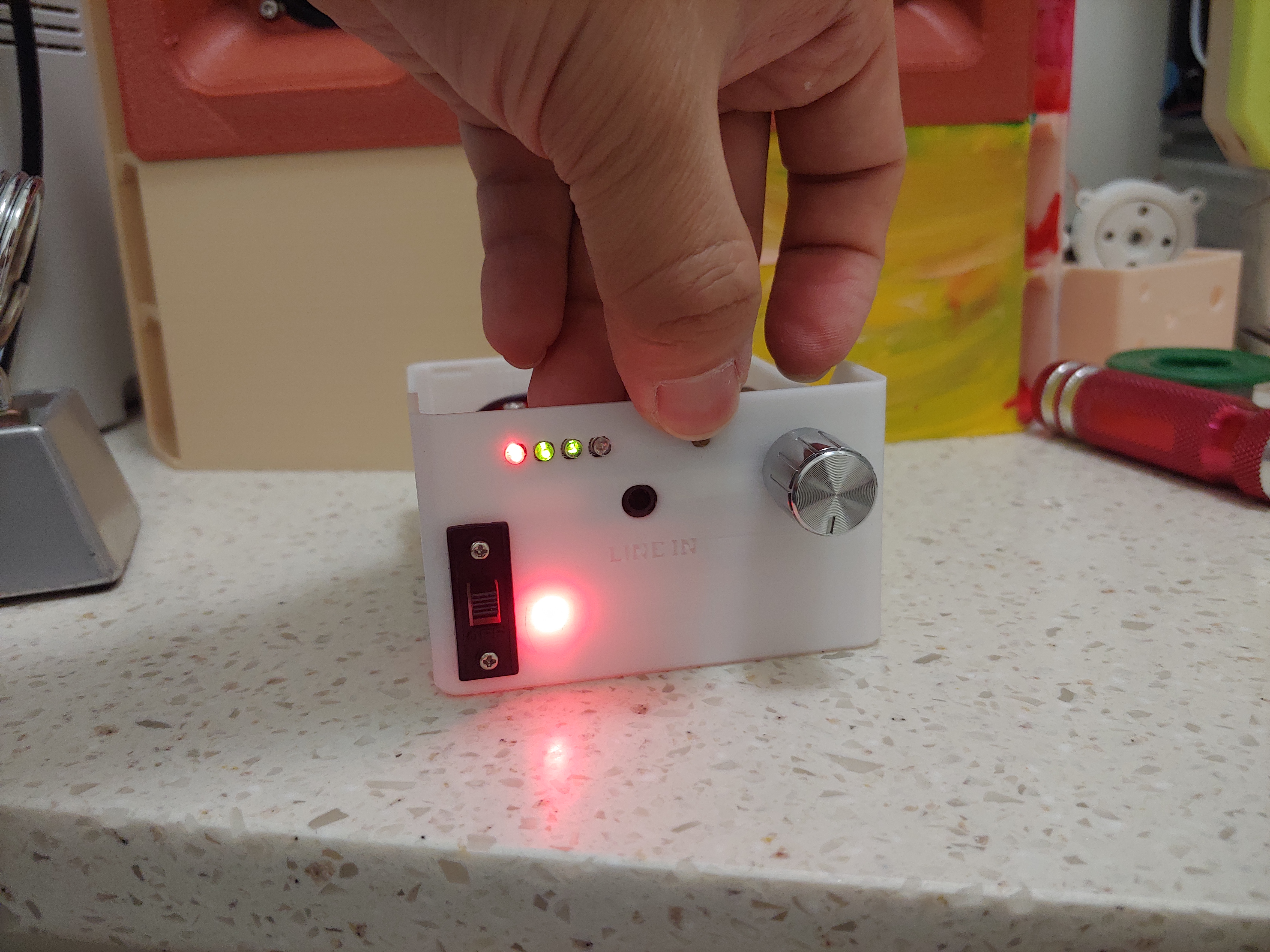

요렇게 배터리 잔량확인이 가능합니다.

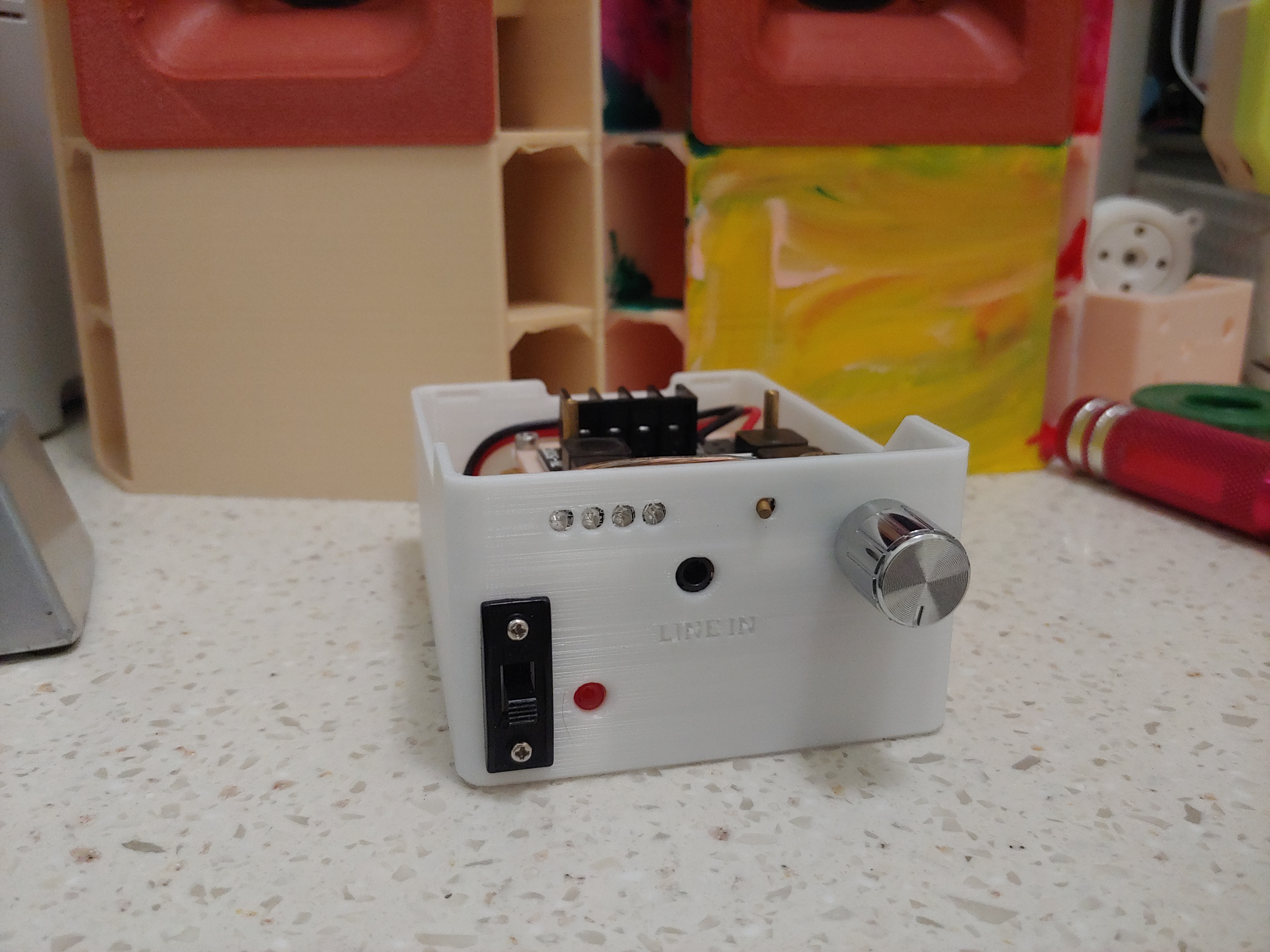

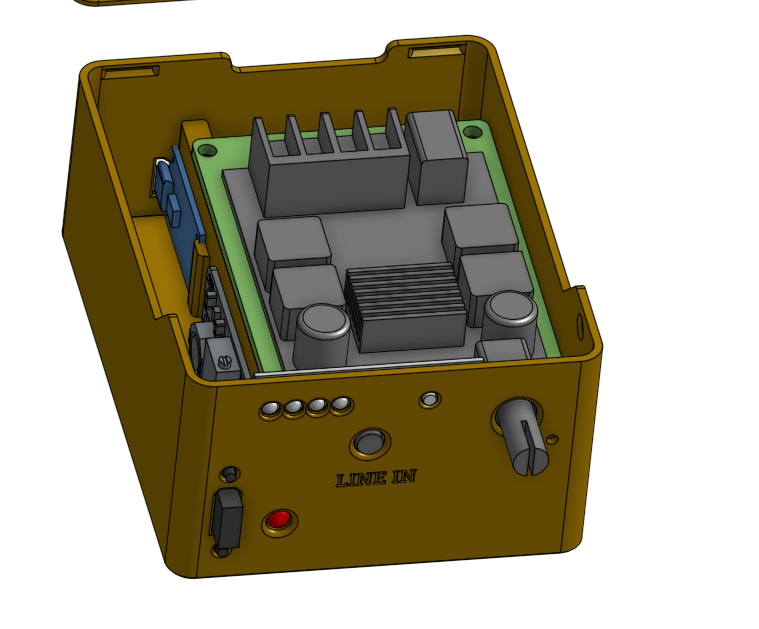

케이스 재설계하여 잔량보드 내장시켰네요.

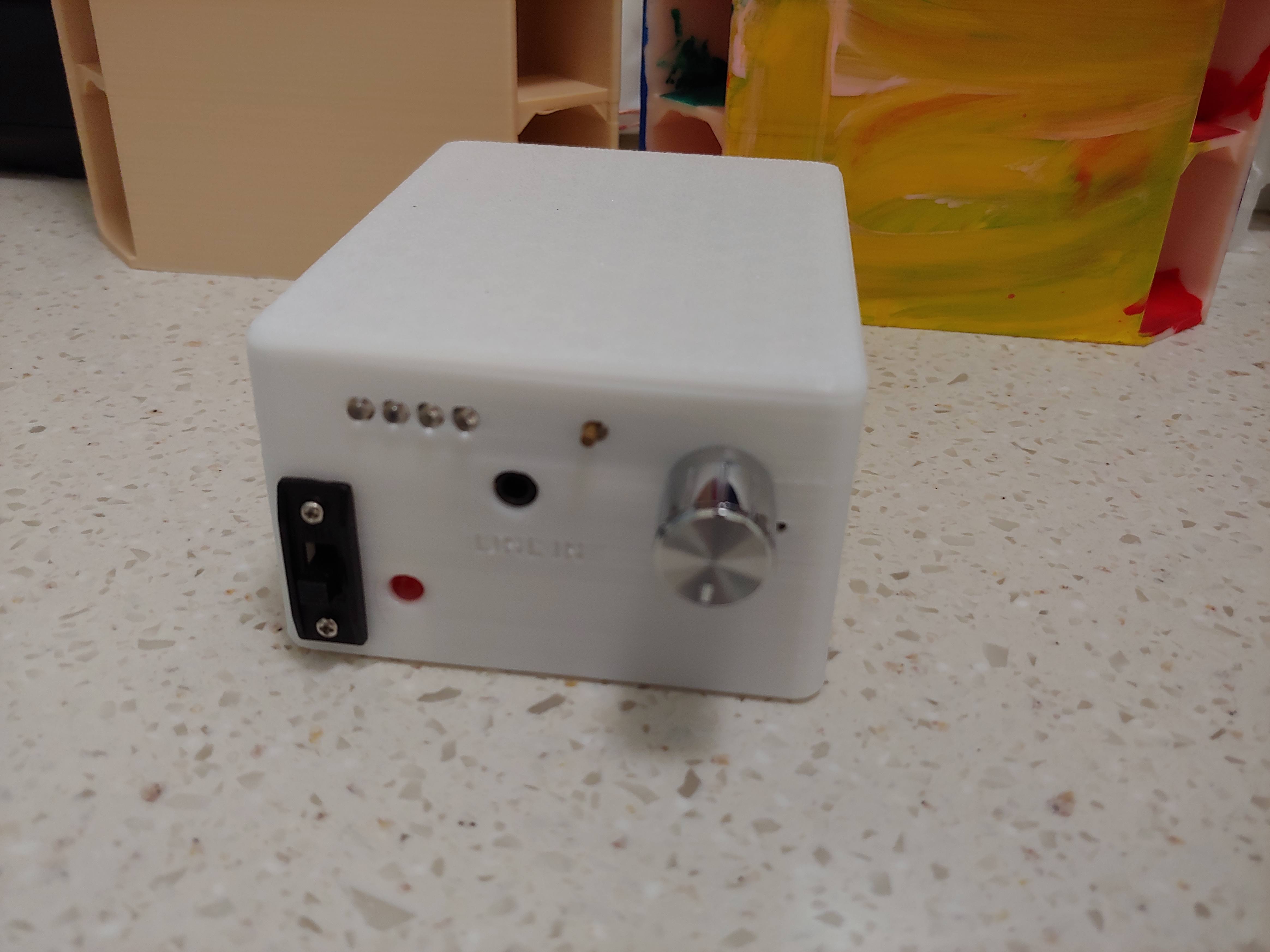

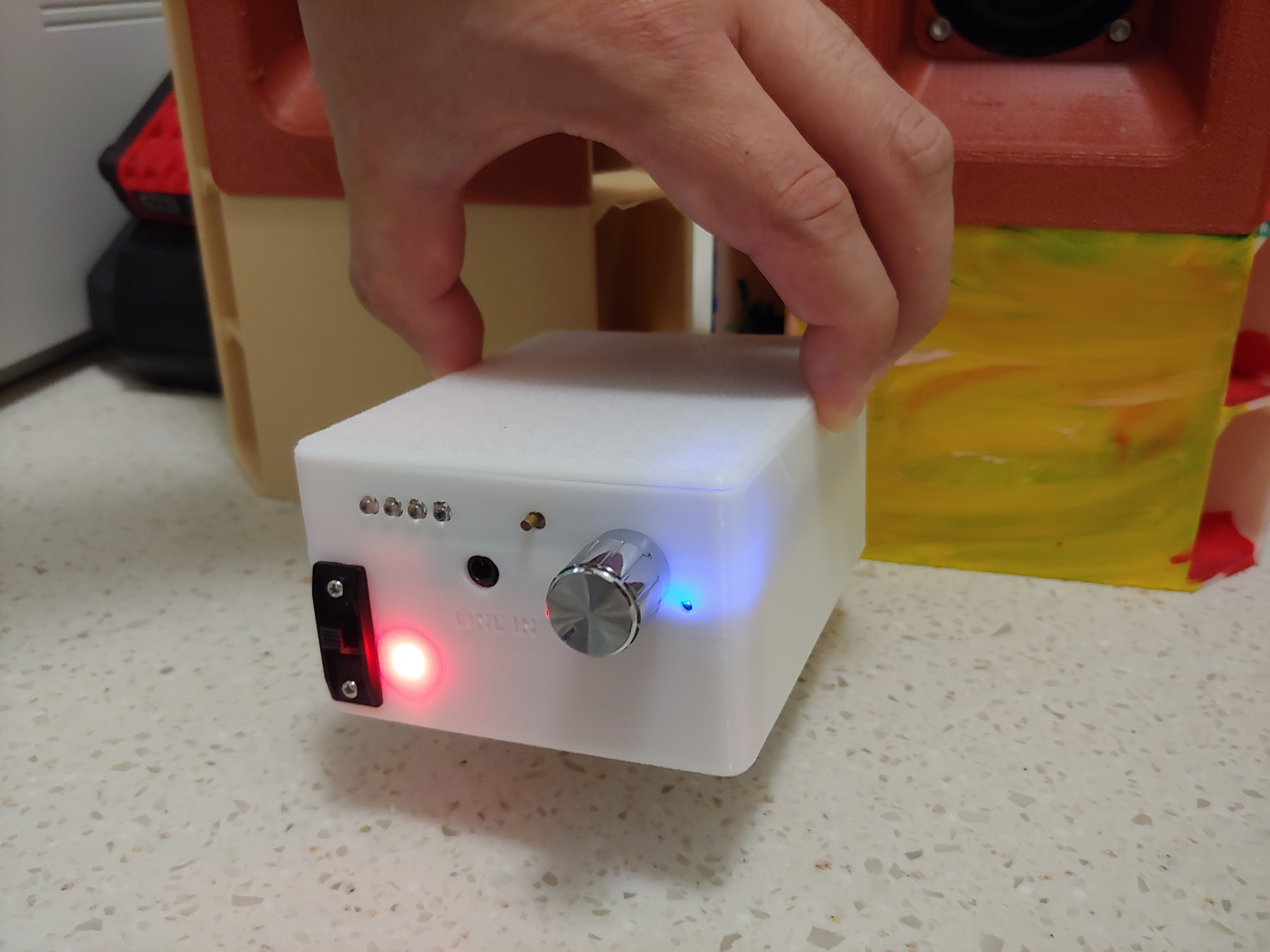

뚜껑결합
앰프 무게 버팁니다 ㅎㅎ
조립순서 입니다

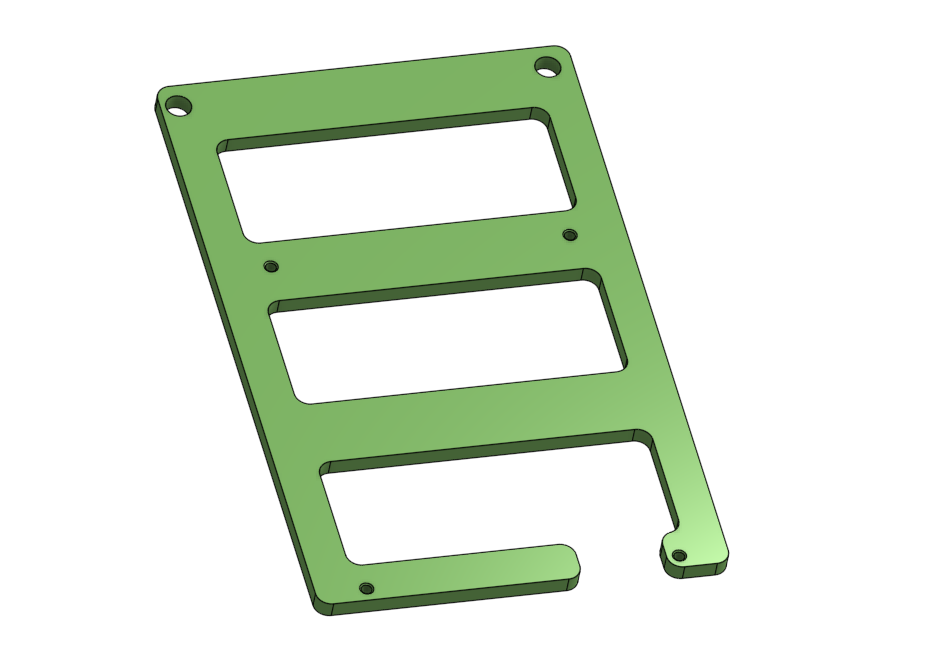

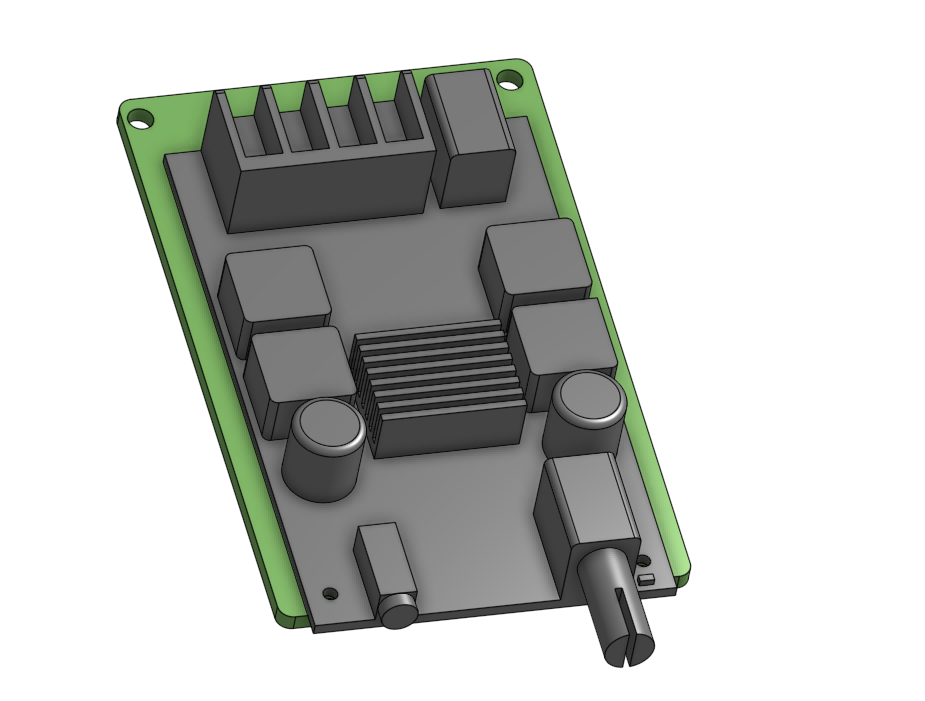

바닥판에 앰프 조립.
앰프에 들어있는 나사 활용합니다

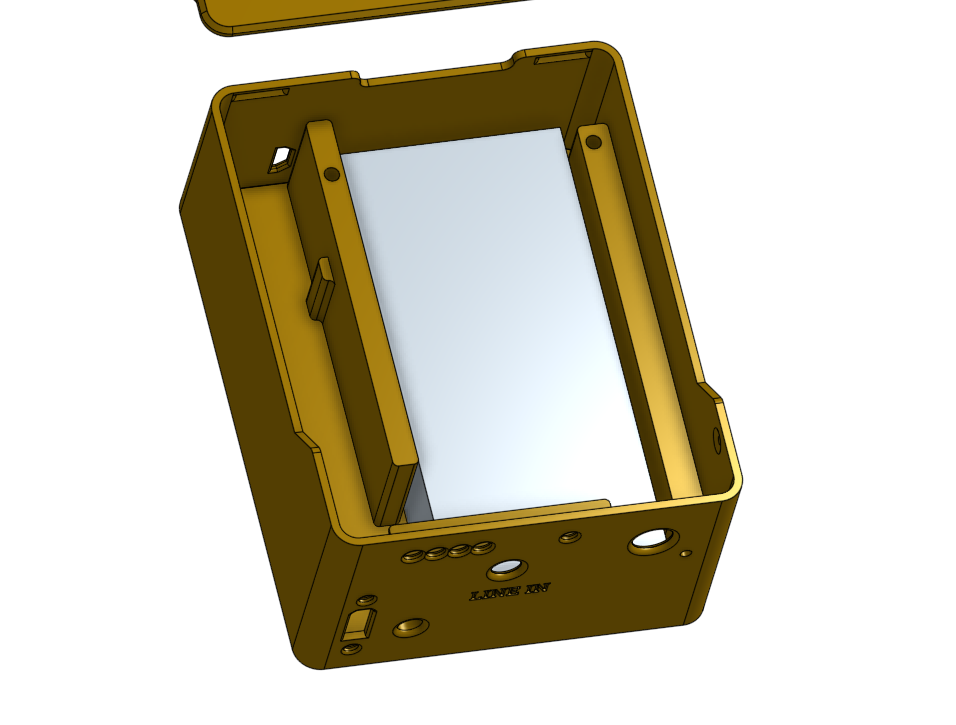

케이스에 배터리 조립.
1865들어갈런지..

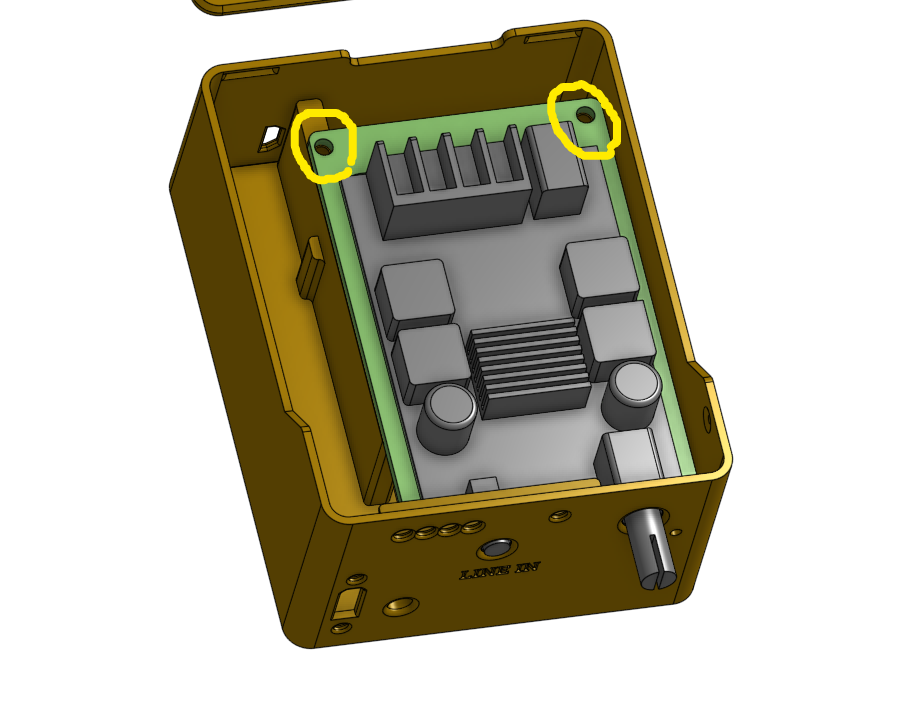

앰프 를 넣어줍니다.
M3볼트 8~10미리
스위치 달고..전원확인용 LED 달고..
요런건 LED사용방법 등 검색하셔서 장착하심 될겁니다.
전압과 저항 관계 등 약간의 공부가 필요합니다.
파일은 여기있어요
AMP_CASE_502C.zip
4.36MB
