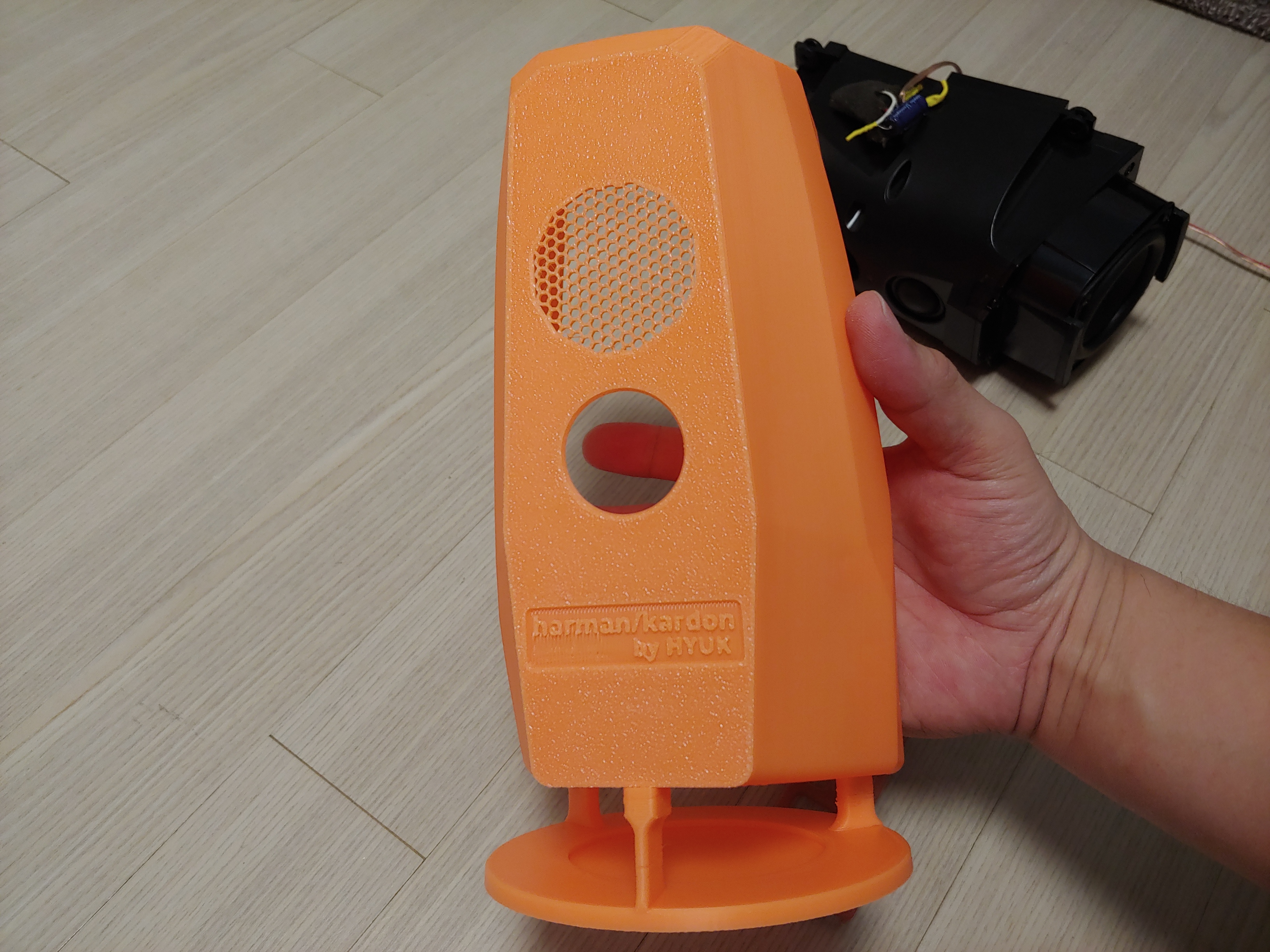

하만카돈 AD-45 3000원짜리 스피커(from. E홈메이드클럽) 직접설계 & 3D프린팅 케이스 조립 설명.
받으셔서 3D출력업체에 의뢰 하셔도 되고
3D프린터가 있으신 분들은 직접 출력하셔도 됩니다.
의뢰받은 출력은 얼마든지 해주셔도 됩니다.
단. 모델링 수정은 하지 않으셨으면 합니다!
하만카돈 3000원 짜리에다가
더 비싼 출력물을 씌워줍니다.
3D프린팅 취미의 장점?
공짜같은 느낌으로 출력을 마구마구 합니다.
2세트 다뽑는데..시간이 꽤 걸립니다.
몸체 7시간. 바닥 2시간. 콘+ 뒷마운트 1시간반..
두세트면 꼬박 24시간쯤 걸리겠네요 ㅎㅎ

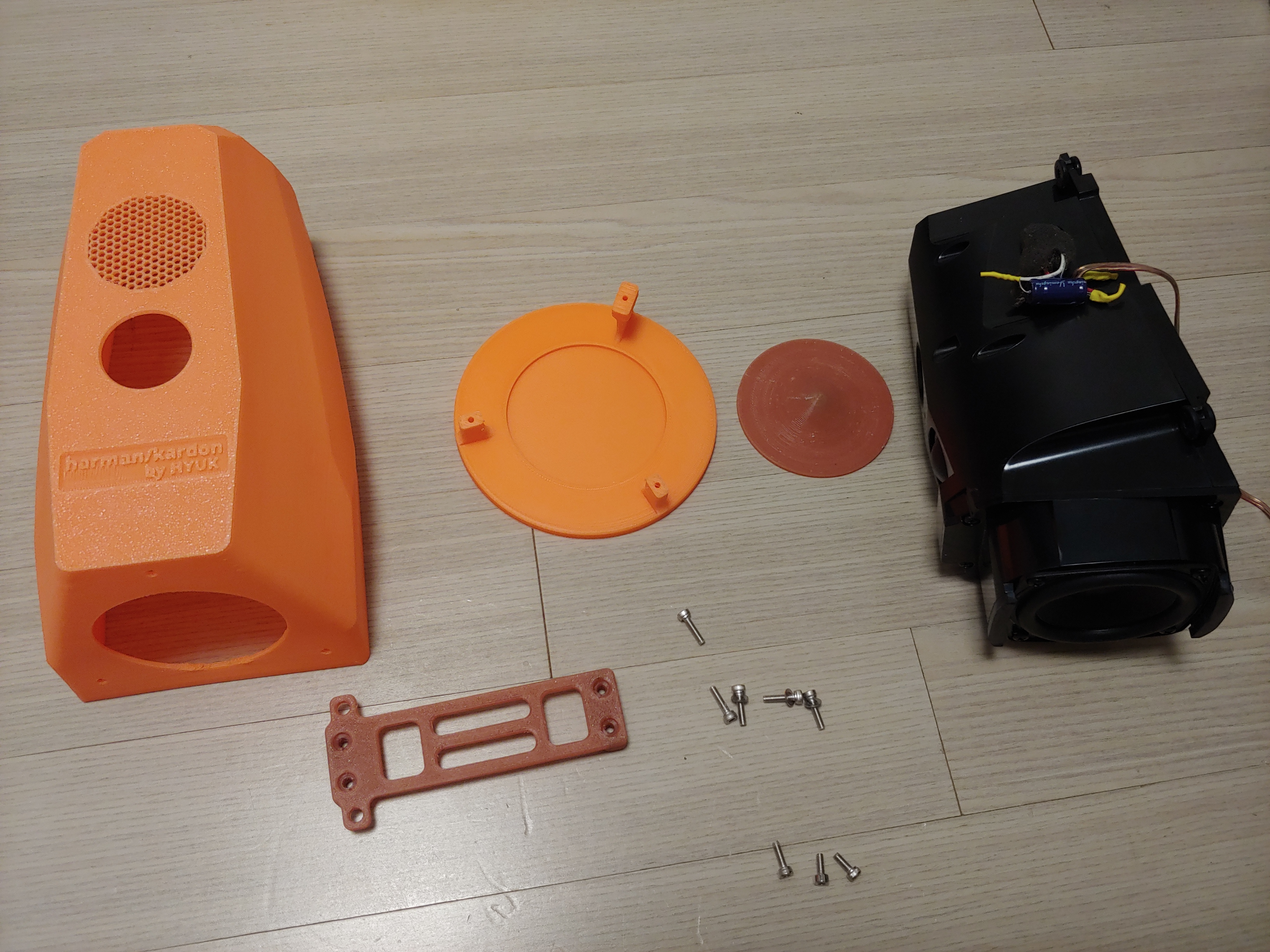

- 준비물.
3D 프린팅 출력물
M3볼트 8~10mm 11개
M3와셔 4개
하만카돈 3000원짜리 스피커

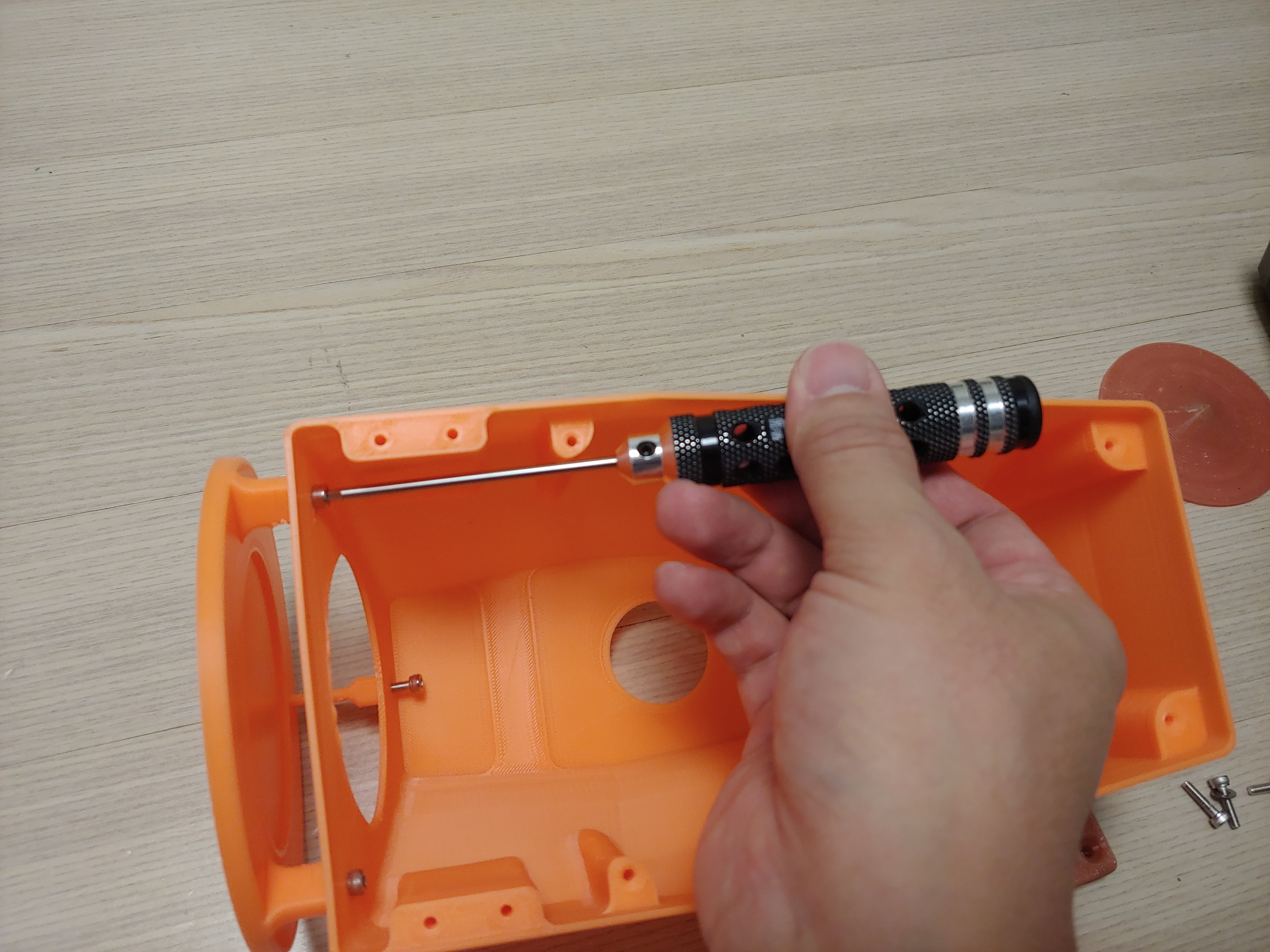

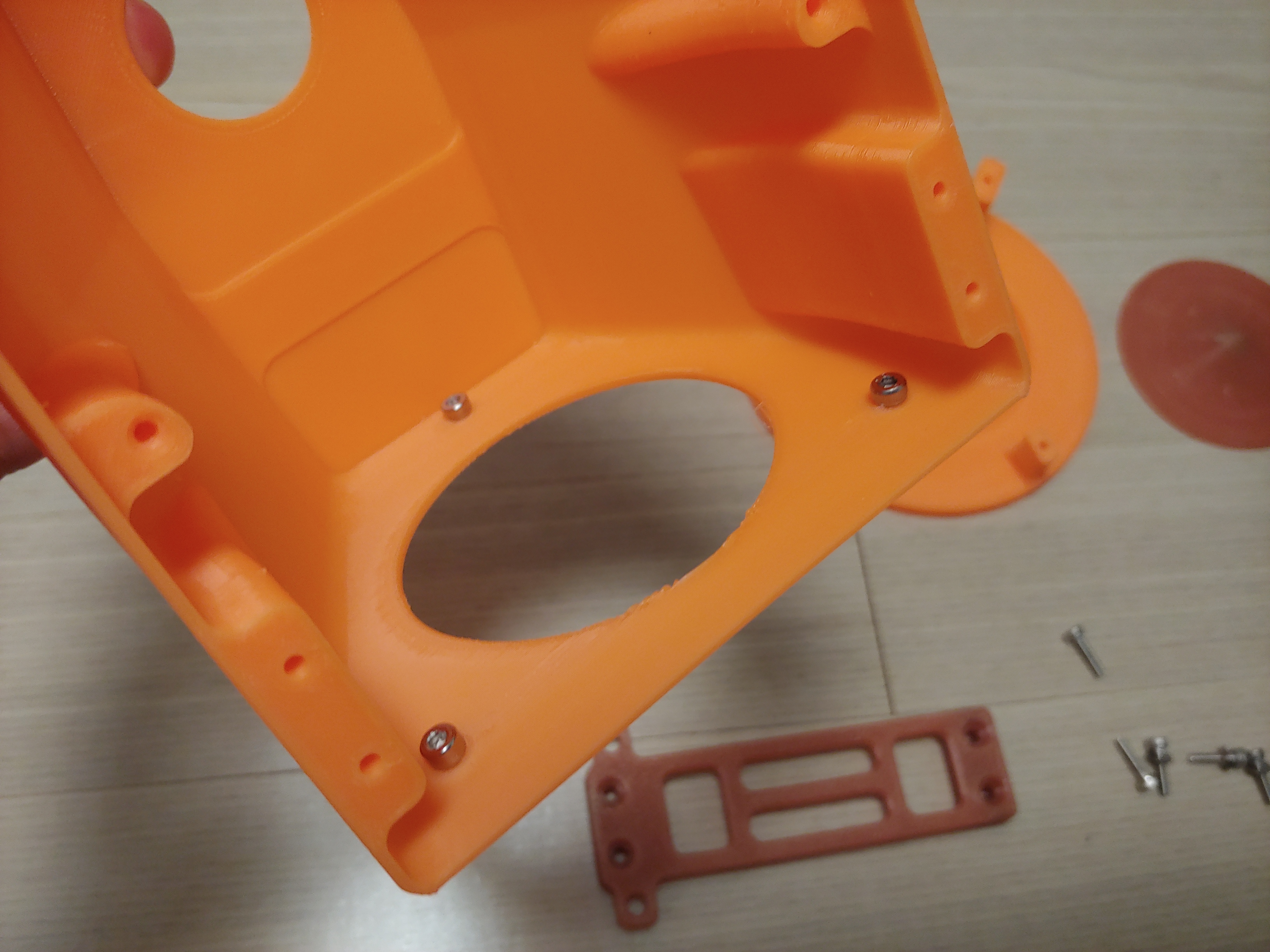

하부 조립.
몸체 바닥쪽에 볼트 넣고
렌치로 조여줍니다.
M3규격에 맞춰놔서 렌치로 적당히 빡빡하게 조여집니다
손가락 힘만으로 살짝 조이세요
하부 조립 완료

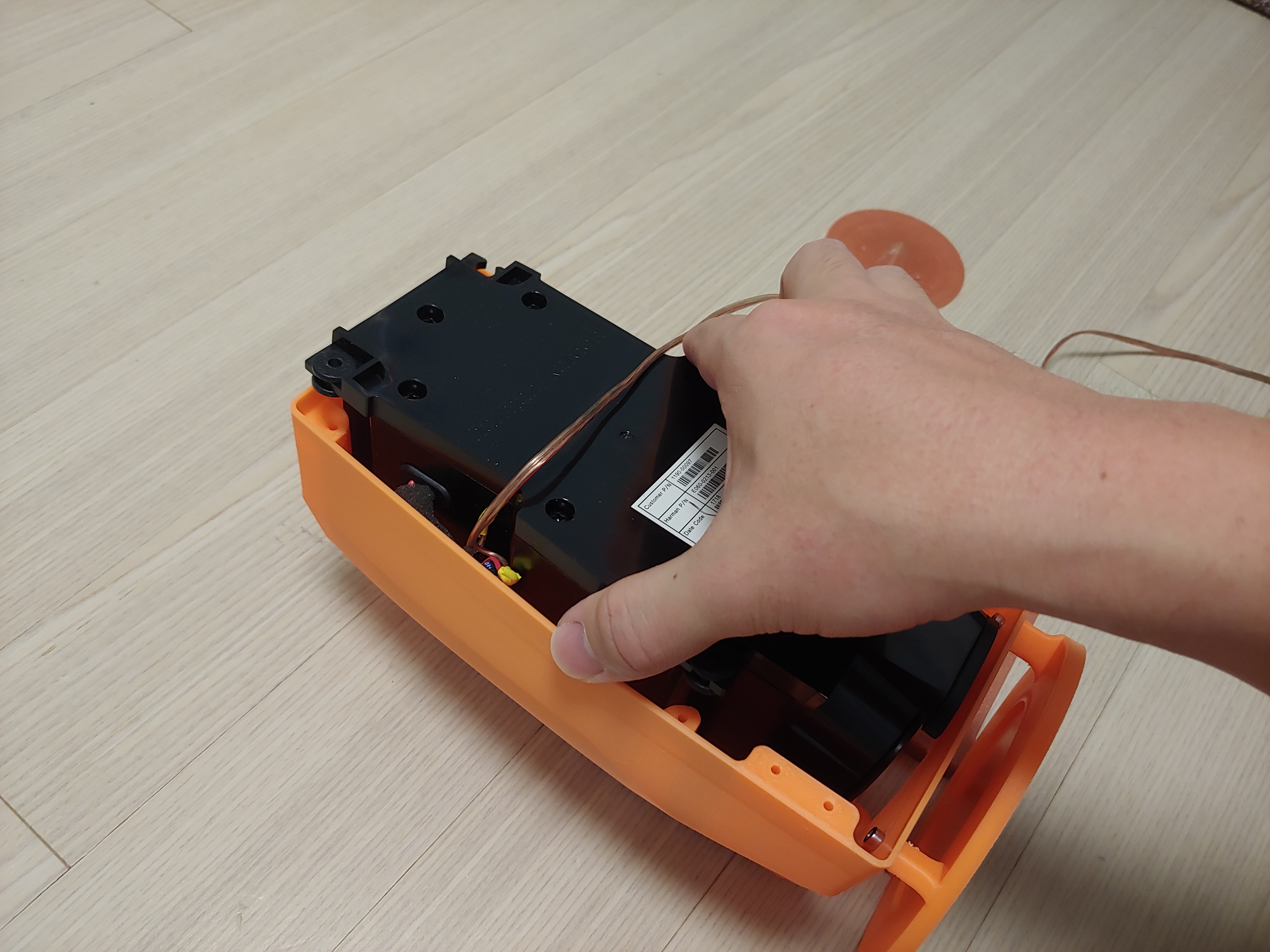

이제 스피커를 넣어줍니다.
쏙.
딱 들어갔죠? 크..

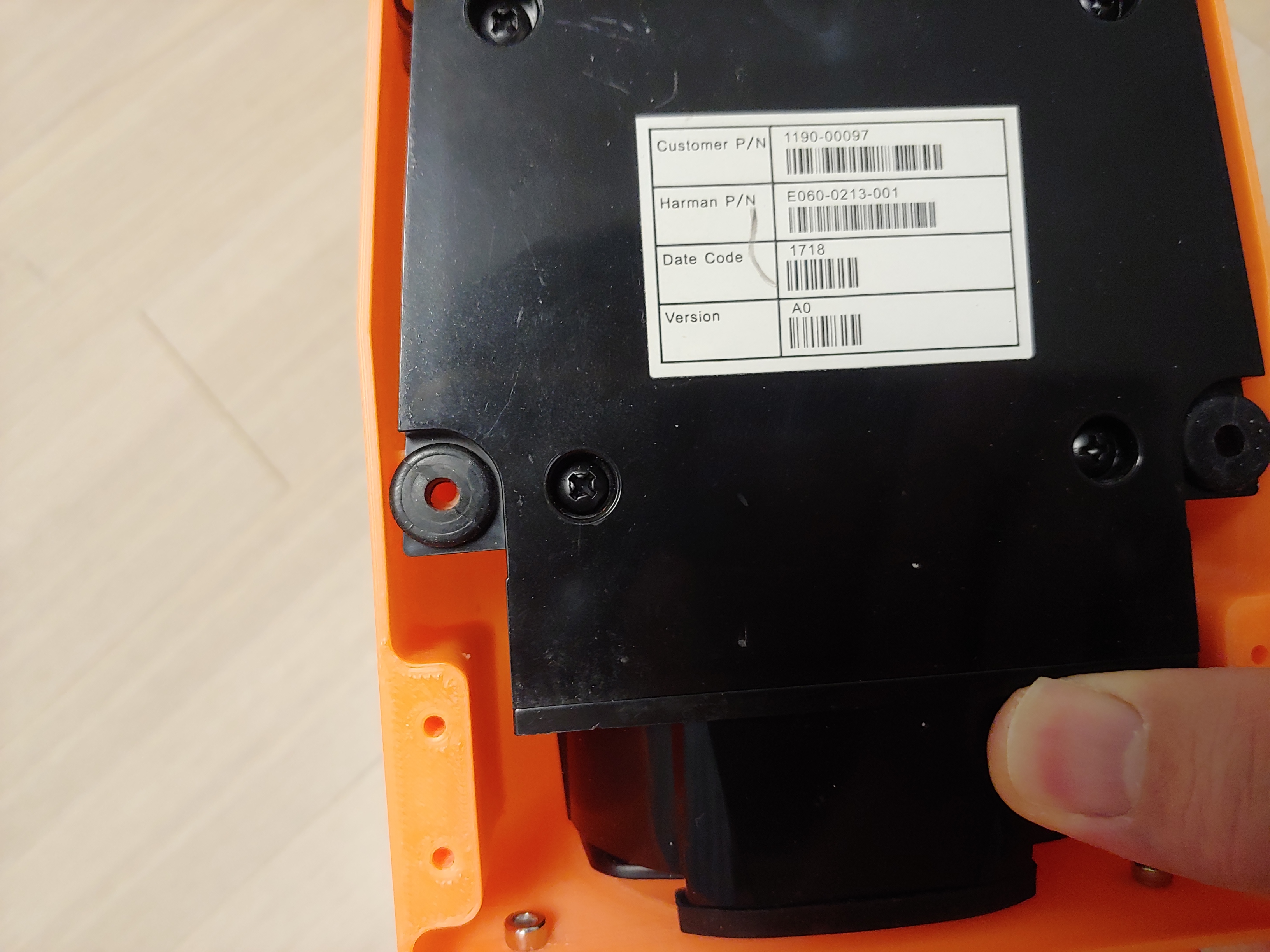

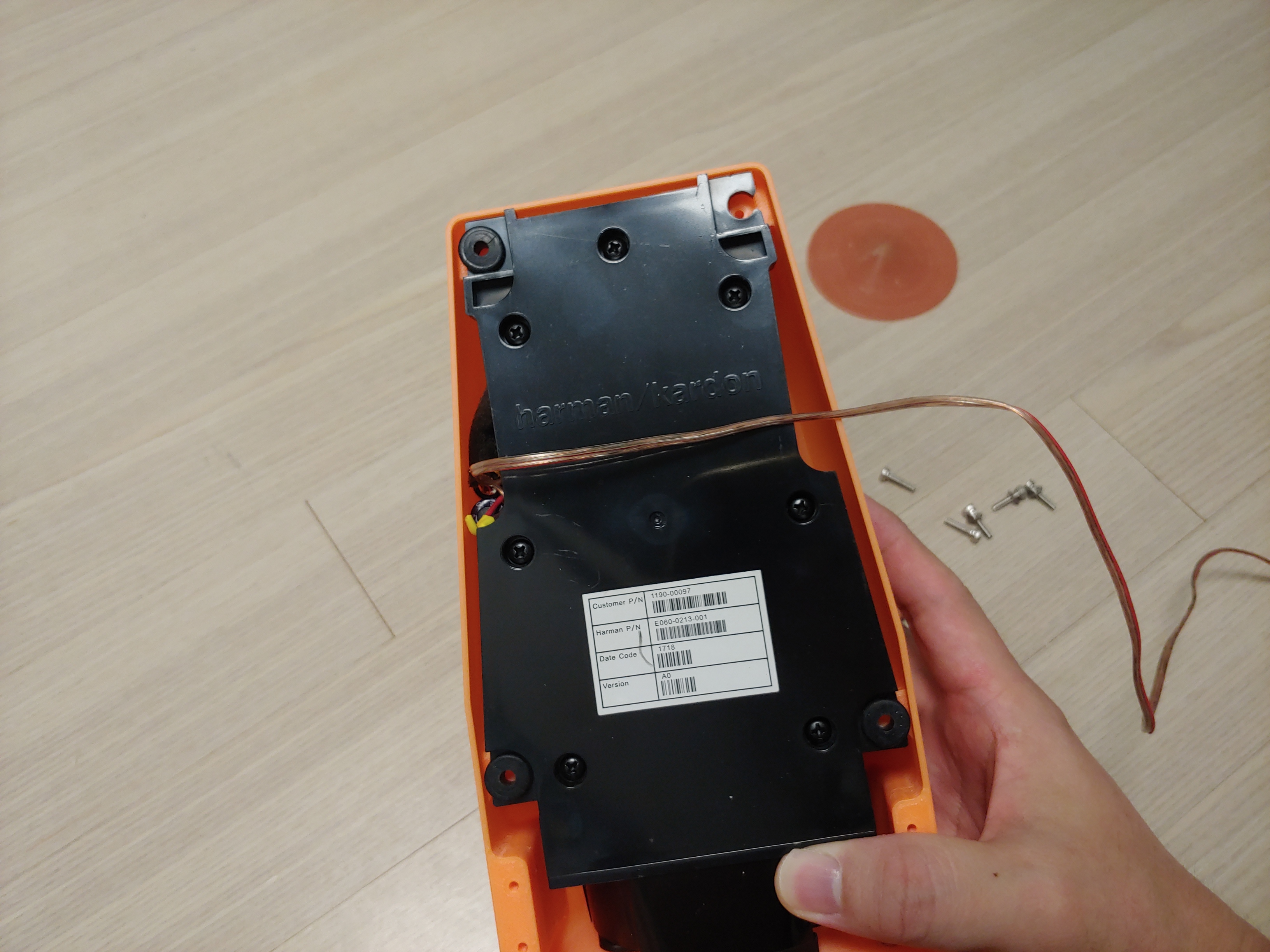

볼트구멍 잘 맞는지 확인하고

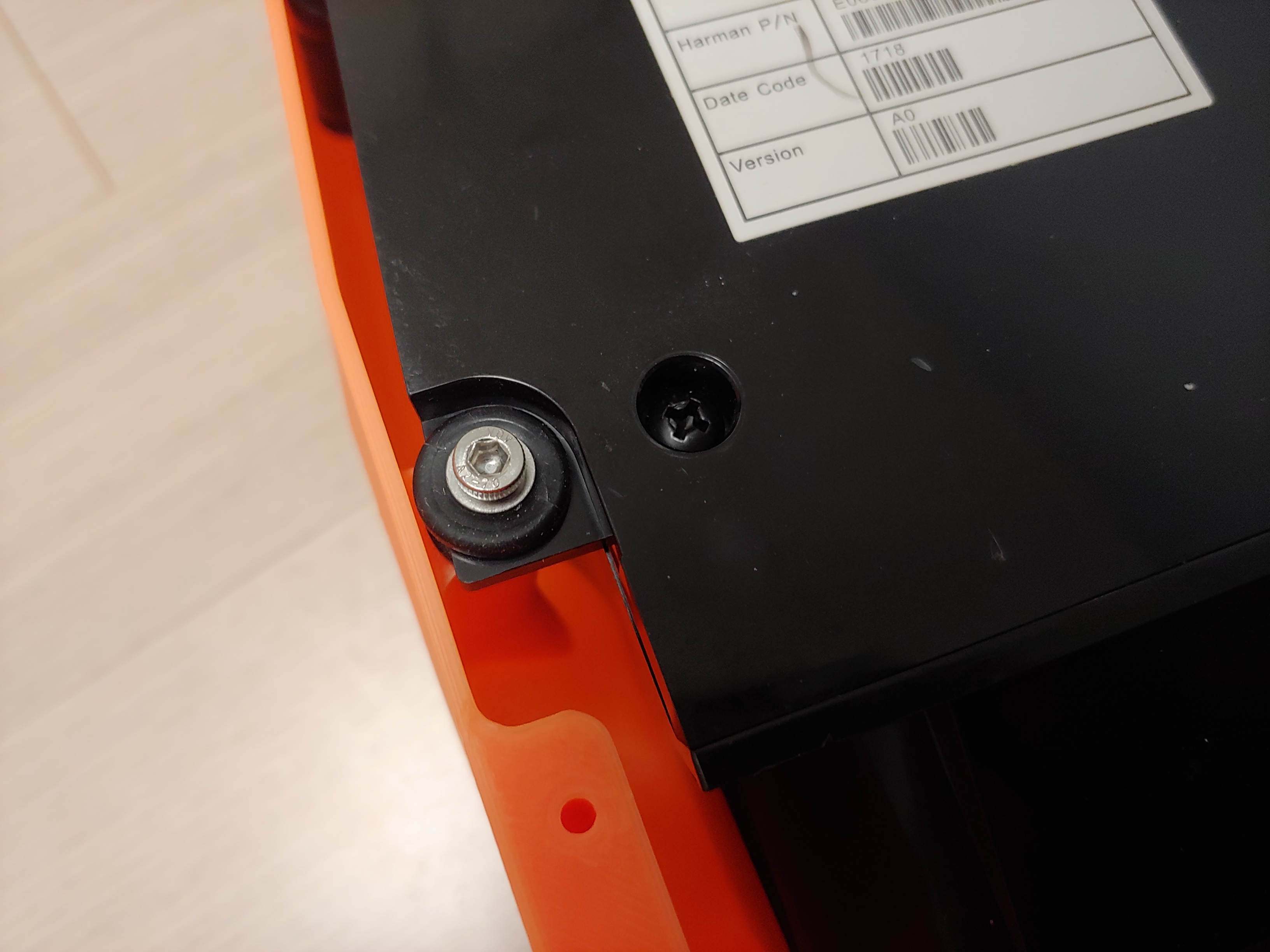

M3 볼트에 와셔 넣고 조여줍니다.
만약 고무패킹이 없는분들은
M3볼트 +M4 와셔 조합으로 고정 가능합니다.
고무가 살짝 눌릴정도로만 조여주세요

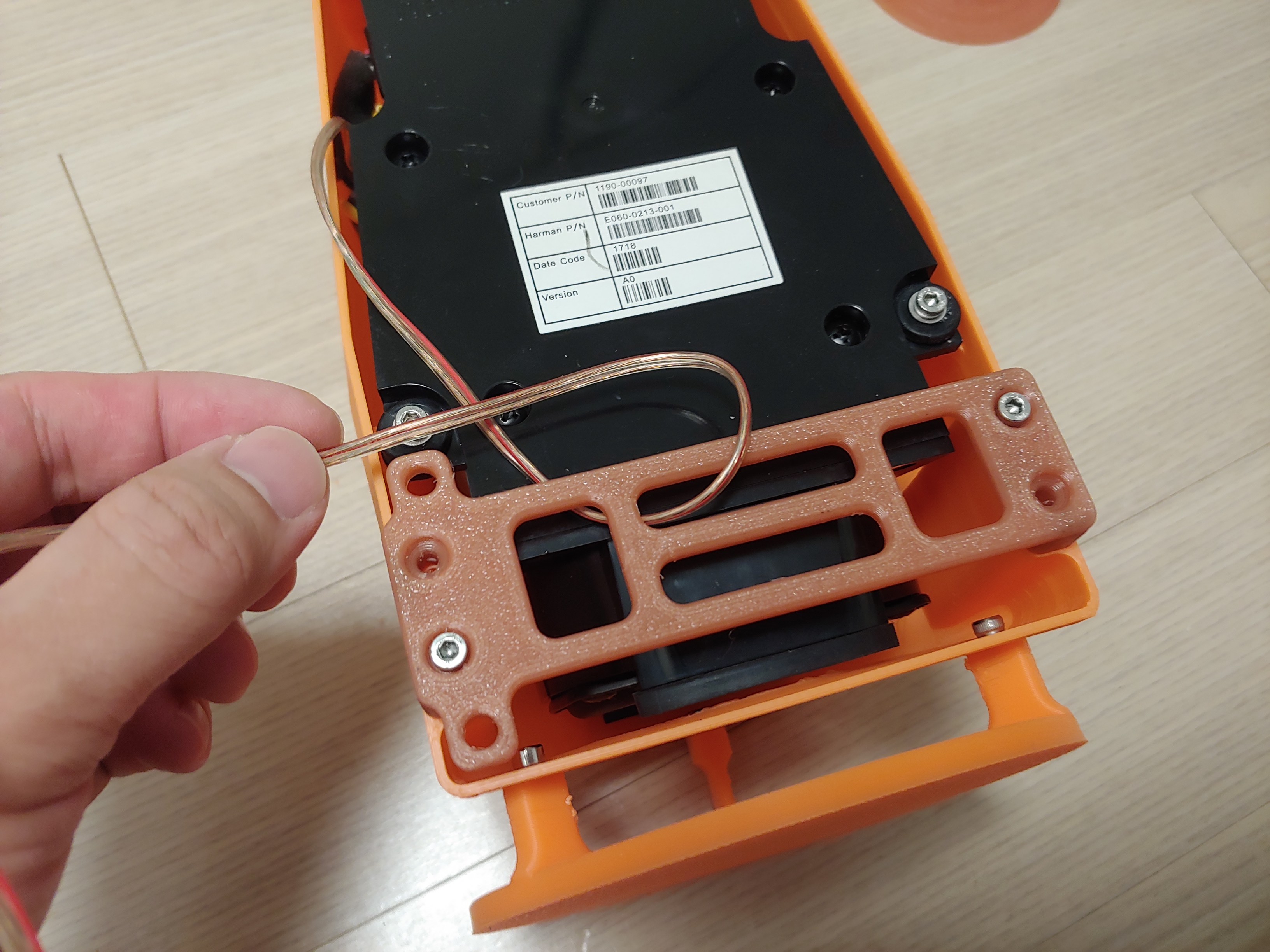

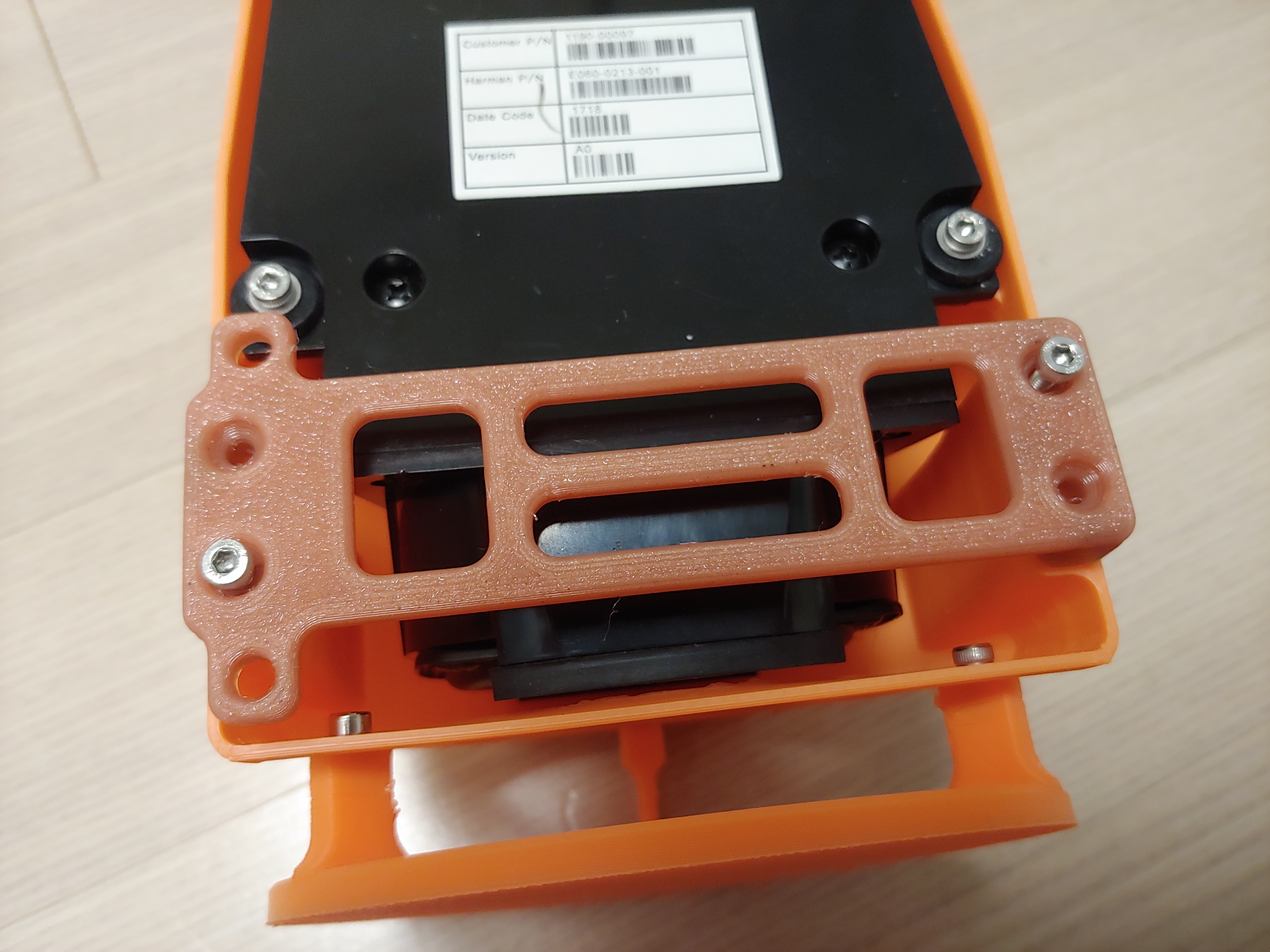

뒷 마운트 조립.
귀찮으신 분들은 안해도 됩니다.
용도는 바나나플러그 장착 및 배선 묶는 용도 입니다.
요렇게 묵으면 되죠
저는 귀찮아서 2개만 고정합니다. ㅋㅋ
이제 볼트 조이는건 끝났습니다

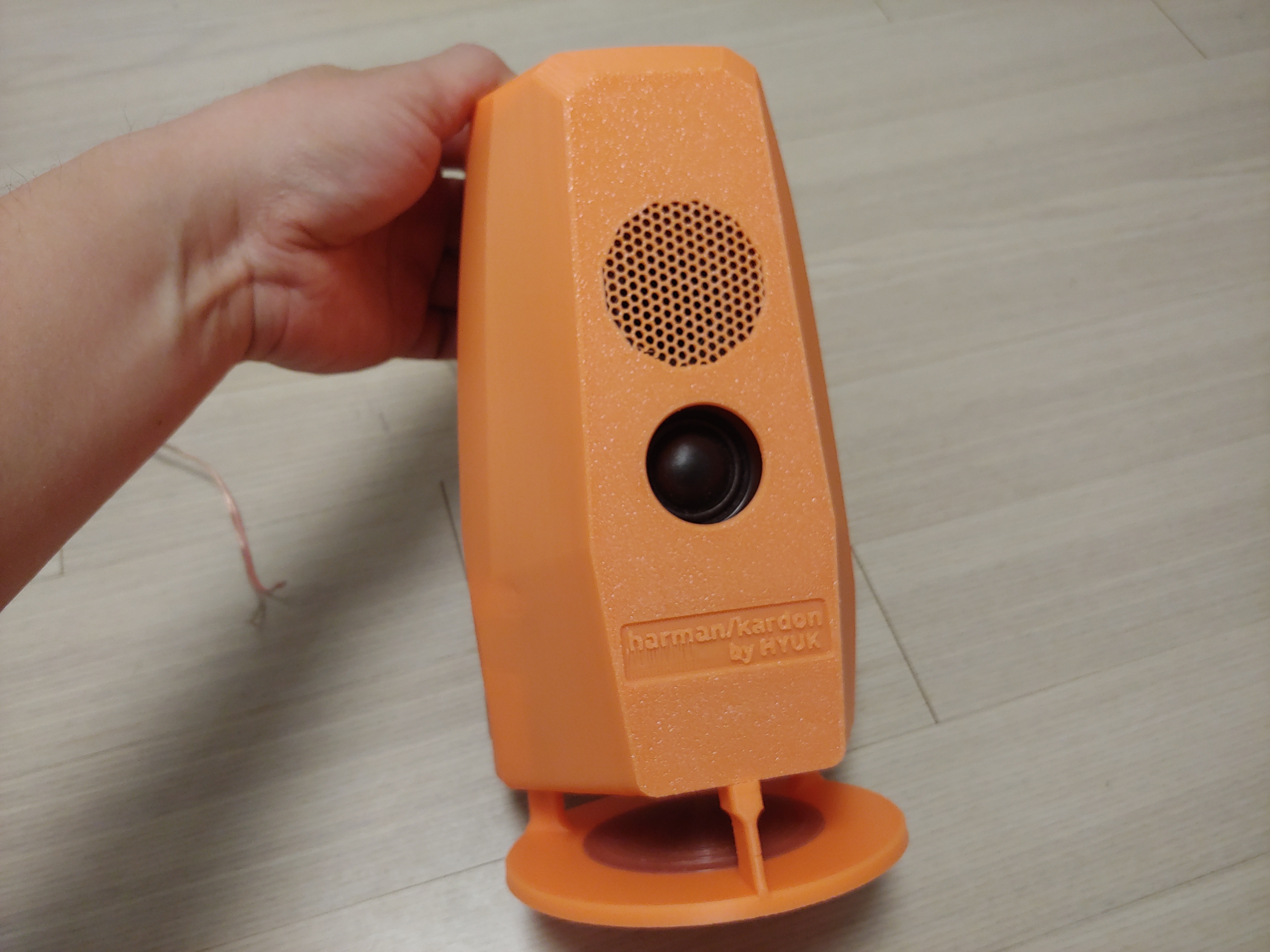

마지막으로

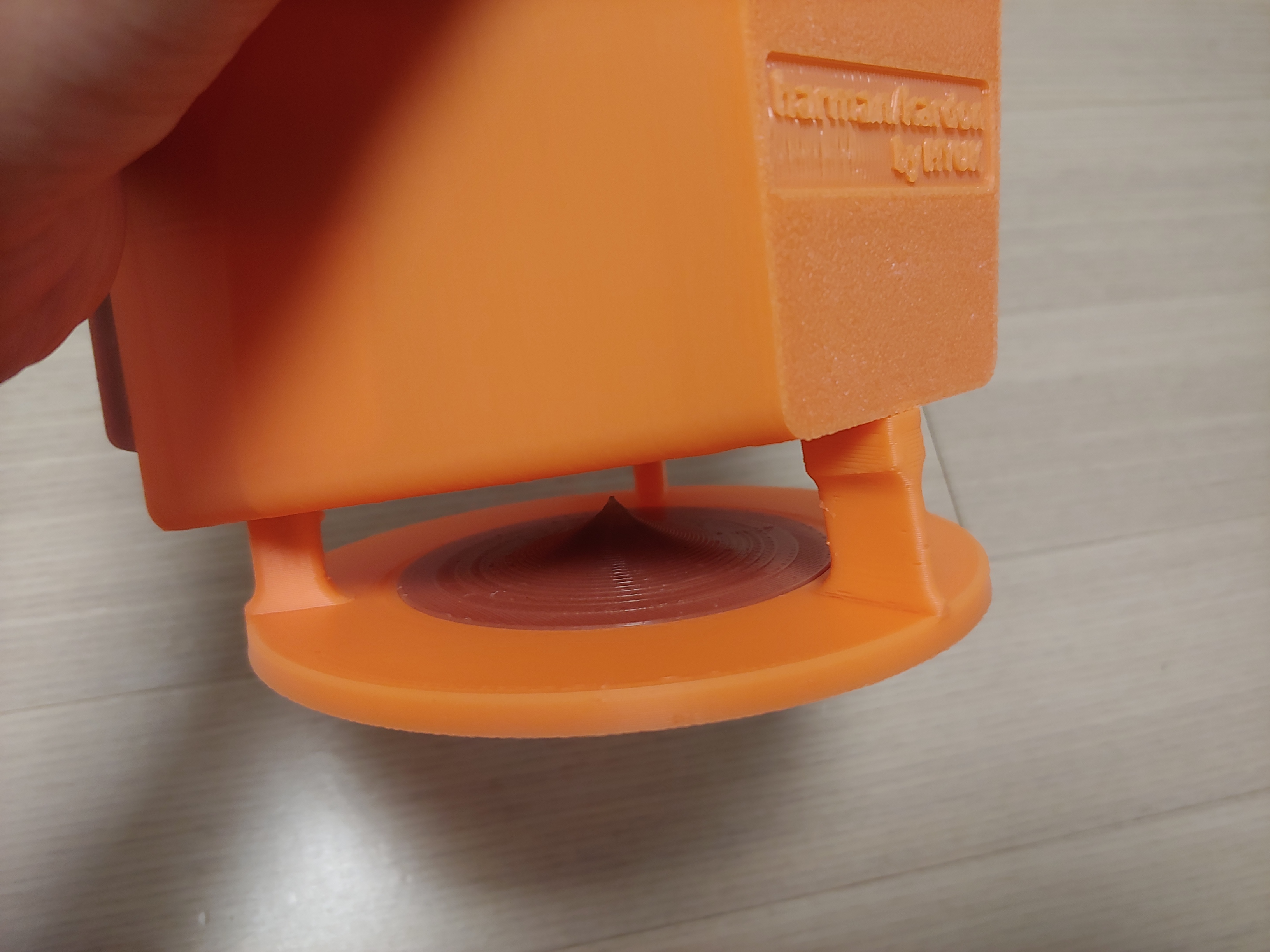

하부에 콘을 집어넣으면 끝!
기가지니1 고증입니다 ㅎ
조립형으로 한 이유는
콘 디자인을 마구 바꿔가면서 음색변화를 느껴보기 위함이지만
저는 막귀입니......다

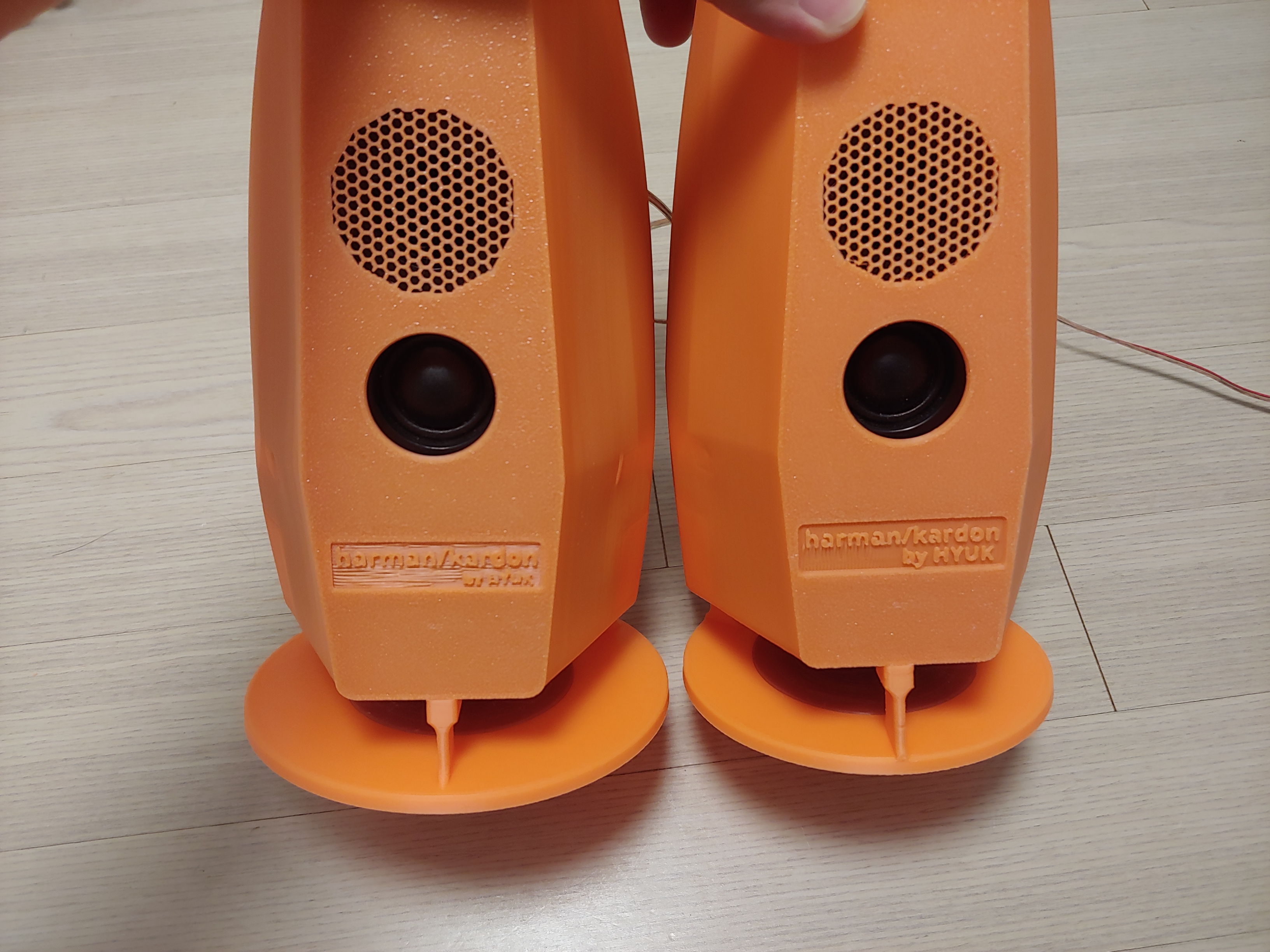

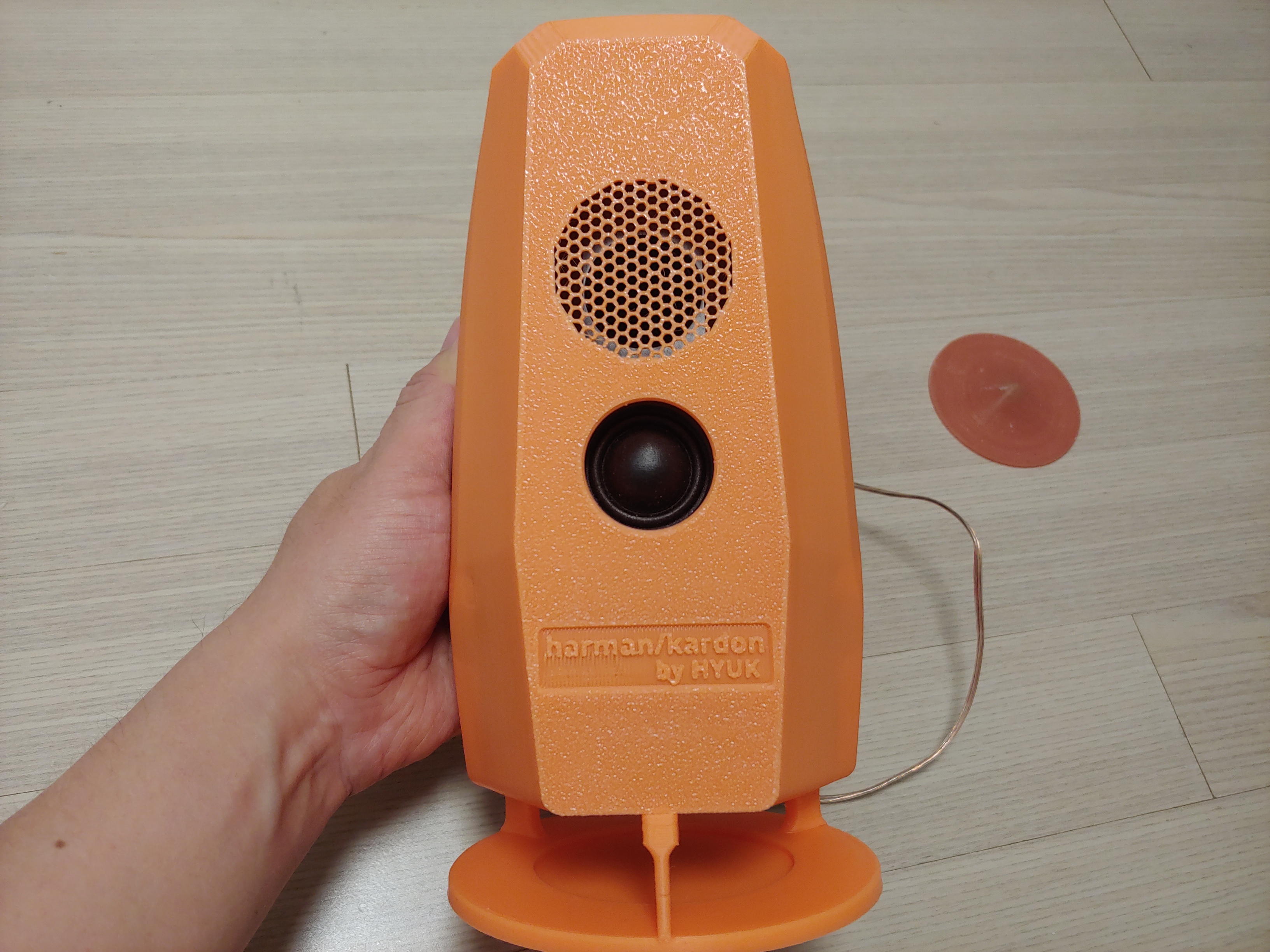

진짜 끝
왼쪽은...중간버전.
밑판이 너무커서 쓸데없이 출력시간만 오래걸리고..
케이스 각도가 안맞아서 하부유닛과 공간이 너무뜹니다 ㅋㅋ

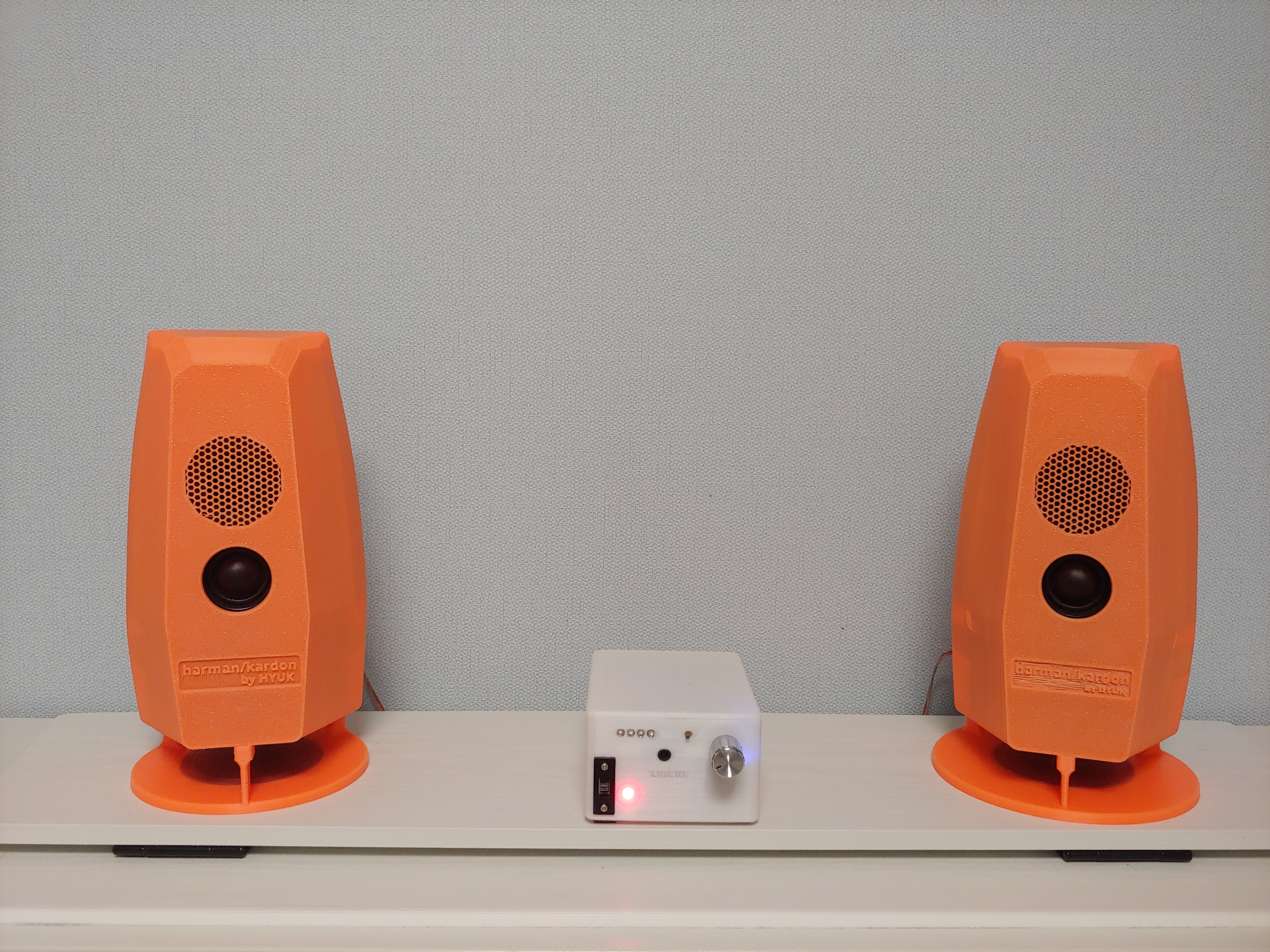

감상타임
크....
미래의 제가 생각이 있다면.
다른 케이스디자인도 해보겠습니다~
